Интегрированный модуль терморегулирования — пластина каналов

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Откачка и заправка хладагента
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Левая передняя нижняя защита днища
10. Корпус защиты адсорбера в сборе
11. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
12. Передняя защита моторного отсека
13. Левая защита моторного отсека в сборе
14. Правая защита моторного отсека в сборе
15. Декоративный колпачок
16. Щётка стеклоочистителя основного рычага в сборе
17. Щётка стеклоочистителя вспомогательного рычага в сборе
18. Задний уплотнитель моторного отсека
19. Облицовочная панель вентиляции переднего щита в сборе
20. Правый водосточный патрубок вентиляционной облицовки переднего щита
21. Верхний правый блок второй защитной перегородки в сборе
22. Верхний узел второй защитной стенки в сборе
23. Верхний левый блок второй перегородки моторного отсека
24. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
25. Декоративный кожух двигателя в сборе
26. Воздушный фильтр в сборе
27. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
28. Демонтаж/монтаж узла переднего бампера в сборе
29. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
30. Трубопровод низкого давления переднего испарителя в сборе
31. Интегрированный модуль управления температурными режимами
32. Интегрированный модуль управления теплом — интегрированный модуль хладагентного контура
33. Интегрированный модуль управления теплом — интегрированный модуль хладагентного контура
34. Интегрированный модуль управления температурными режимами — трёхходовой водяной клапан
35. Интегрированный модуль управления температурными режимами — трёхходовой водяной клапан
36. Датчик температуры охлаждающей жидкости
37. Интегрированный модуль управления температурными режимами — насос ОЖ
38. Интегрированный модуль управления температурными режимами — насос ОЖ электродвигателя
39. Интегрированный модуль управления температурными режимами — насос ОЖ

Снятие 7 шагов

1.

   1

   Разблокируйте кнопку первой ступени и вытяните до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём (1 шт.) жгута проводов блока управления.
2. 2

   Отсоедините разъём жгута проводов блока управления (1 шт.).
3. 3

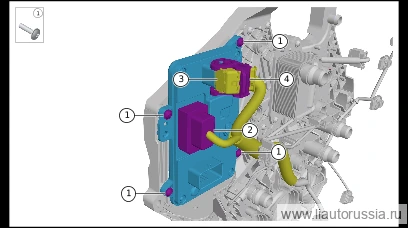

   Выверните крепёжный болт(4 шт.) блока управления, снимите блок управления.

   🔧 головка-бита T20

4.

   4

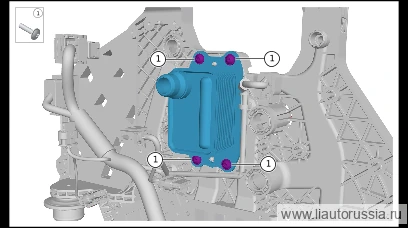

   Выверните фиксирующий болт (4 шт.) теплообменника жидкость-жидкость, снимите теплообменник жидкость-жидкость.

   🔧 головка под отвёртку T20

5.

   5

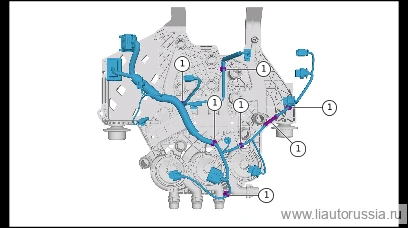

   Отсоедините фиксатор (7 шт.) жгута проводов, снимите жгут проводов.

6.

   6

   Снимите нижнюю опору силового агрегата (2 шт.).

7.

   7

   Выверните крепёжный болт(2 шт.) верхней опоры силового агрегата, снимите верхнюю опору силового агрегата(2 шт.).

   🔧 головка 8 мм

Установка 7 шагов

1.

   1

   Установите верхнюю опору силового агрегата, установите фиксирующий болт (2 шт.) верхней опоры силового агрегата (2 шт.). LAA-90000421 шестигранный фланцевый болт Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 головка 8 мм

2.

   2

   Установите нижнюю опору (2 шт.).

3.

   3

   Установите жгут проводов, установите фиксирующую защёлку жгута проводов (7 шт.).

4.

   4

   Установите теплообменник жидкость-жидкость, установите крепёжный болт(4 шт.) теплообменника жидкость-жидкость.

   🔧 головка-бита T20

5.

   5

   Установите блок управления, установите фиксирующий болт (4 шт.) блока управления. LAA-90000416 болт Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 головка под отвёртку T20
6. 6

   Подсоедините разъём (1 шт.) жгута проводов блока управления.
7. 7

   Подсоедините разъём жгута проводов блока управления (1 шт.). 4 . Нажмите кнопку разблокировки до упора.

Моменты затяжки — сводка
