Интегрированный модуль управления температурными режимами — трёхходовой водяной клапан
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 3 шагов
-
Отсоедините разъём(1 шт.) жгута проводов трёхходового водяного клапана.
-

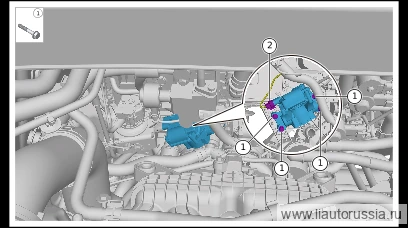

Выверните фиксирующий болт (4 шт.) трёхходового клапана ОЖ, снимите трёхходовой клапан ОЖ.
🔧 головка 8 мм -
Снимите уплотнительное кольцо трёхходового водяного клапана.
одноразовая детальПримечание. Уплотнительное кольцо LAA-90000410 является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять его новой деталью.
Установка 3 шагов
-
Установите новое уплотнительное кольцо трёхходового водяного клапана.
одноразовая детальПримечание- Уплотнительное кольцо LAA-90000410 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новым.
- После замены магистрали и повторной заправки хладагентом повторно выполните проверку на утечку хладагента.
-
Установите трёхходовой водяной клапан, установите крепёжный болт(4 шт.) трёхходового водяного клапана. Болт LAA-90000411, момент затяжки: 5±0.5 Н·м
⚙︎ 5±0.5 Н·м🔧 головка 8 мм -
Подсоедините разъём жгута проводов трёхходового клапана ОЖ (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трёхходовой водяной клапан, установите крепёжный болт(4 шт.… | 5±0.5 Н·м |
