Интегрированный модуль управления температурными режимами — насос ОЖ электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 4 шагов
-

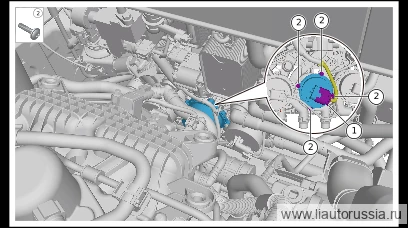

Отсоедините разъём(1 шт.) жгута проводов насоса ОЖ электродвигателя.
-
Выверните фиксирующий болт (4 шт.) электрического насоса ОЖ, снимите электрический насос ОЖ.
🔧 головка под отвёртку T20 -
Снимите уплотнительное кольцо внутренней течи насоса ОЖ электродвигателя.
одноразовая детальПримечание. Уплотнительное кольцо LAA-90000406 является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять его новой деталью. -
Снимите наружное уплотнительное кольцо O-образного сечения насоса ОЖ электродвигателя.
одноразовая детальПримечание. Уплотнительное кольцо O-образного сечения LAA-90000405 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новым.
Установка 4 шагов
-
Установите новое уплотнительное кольцо внутренней утечки насоса ОЖ электродвигателя.
одноразовая детальПримечание- Уплотнительное кольцо LAA-90000406 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки охлаждающей жидкости проведите повторную проверку на утечку охлаждающей жидкости.
-
Установите новое уплотнительное кольцо электрического насоса ОЖ (от наружной утечки).
одноразовая детальПримечание- Уплотнительное кольцо LAA-90000405 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.
- После замены уплотнительного кольца перед установкой нанесите смазочное масло.
- После замены трубопровода и повторной заправки охлаждающей жидкостью повторно выполните проверку на утечку охлаждающей жидкости.
-
Установите насос ОЖ электродвигателя, установите крепёжные болты (4 шт.) насоса ОЖ электродвигателя. Болт LAA-90000407 Момент затяжки: 5±0.5 Н·м
⚙︎ 5±0.5 Н·м🔧 головка-бита T20 -
Подсоедините разъём жгута проводов насоса ОЖ электродвигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите насос ОЖ электродвигателя, установите крепёжные болты (4 шт… | 5±0.5 Н·м |
