Интегрированный модуль управления теплом — интегрированный модуль хладагентного контура

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Открытие и закрытие капота
  5. Откачка и заправка хладагента
  6. Декоративный кожух двигателя в сборе
  7. Воздушный фильтр в сборе

Снятие 4 шагов

  1. Выверните крепёжный болт соединительной трубки конденсатора с жидкостным охлаждением и конденсатора с воздушным охлаждением (2 шт.), отсоедините соединительную трубку конденсатора с жидкостным охлаждением и конденсатора с воздушным охлаждением от интегрированного модуля со стороны хладагента. Оснастка: головка 10 мм

    🔧 головка 10 мм
  2. Шаг 2

    Снимите уплотнительное кольцо(2 шт.) соединительной трубки конденсатора жидкостного охлаждения и конденсатора воздушного охлаждения.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо O-образного сечения является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.
    • При разборке/сборке трубопровода необходимо избегать царапин в канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.
  3. Шаг 3

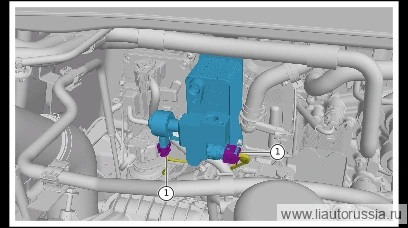

    Отсоедините разъём (2 шт.) жгута проводов интегрированного модуля со стороны хладагента.

  4. Шаг 4

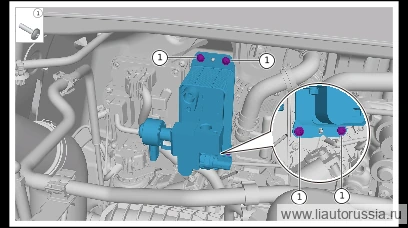

    Выверните крепёжный болт интегрированного модуля со стороны хладагента (4 шт.), снимите интегрированный модуль со стороны хладагента. Оснастка: головка-бита T20

    🔧 бита-головка T20

Установка 4 шагов

  1. Шаг 1

    Установите интегрированный модуль контура хладагента, установите крепёжный болт(4 шт.) интегрированного модуля контура хладагента. Болт LAA-90000416, момент затяжки: 5±0.5 Н·м

    ⚙︎ 5±0.5 Н·м🔧 головка-бита T20
  2. Шаг 2

    Подсоедините разъём жгута проводов интегрированного модуля хладагентного контура (2 шт.).

  3. Шаг 3

    Установите новое уплотнительное кольцо (2 шт.) соединительной трубки жидкостного конденсатора и воздушного конденсатора.

    одноразовая деталь
    Примечание
    • Уплотнительное кольцо является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новое.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом повторно выполните проверку на утечку хладагента.
  4. Шаг 4

    Установите соединительную трубку водяного конденсатора и воздушного конденсатора, подсоедините соединительную трубку водяного конденсатора и воздушного конденсатора к интегрированному модулю со стороны хладагента. Q1860620F61 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61

Моменты затяжки — сводка

ОперацияМомент
Установите интегрированный модуль контура хладагента, установите крепё…5±0.5 Н·м
Установите соединительную трубку водяного конденсатора и воздушного ко…9±1 Н·м
