Шестерённый механизм ГРМ-Центральный палец (с уплотнительным кольцом)

Подготовительные работы 40

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Декоративный колпачок
9. Основной рычаг щётки стеклоочистителя в сборе
10. Дополнительный рычаг щётки стеклоочистителя в сборе
11. Задний уплотнитель моторного отсека
12. Передняя защита моторного отсека
13. Левый уплотнитель моторного отсека
14. Левая защита моторного отсека в сборе
15. Правый уплотнитель моторного отсека
16. Правая защита моторного отсека в сборе
17. Облицовочная панель вентиляции переднего щита в сборе
18. Верхний узел второй защитной стенки в сборе
19. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
20. Декоративный кожух двигателя в сборе
21. Воздушный фильтр в сборе
22. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
23. Впускной коллектор в сборе
24. правая опора переднего силового агрегата в сборе
25. Кронштейн переднего датчика кислорода
26. Правый кронштейн опоры силового агрегата
27. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
28. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
29. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
30. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
31. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
32. Верхняя уплотнительная прокладка топливного насоса высокого давления
33. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
34. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
35. Кронштейн топливной подающей трубки
36. Кронштейн крепления декоративного кожуха
37. Крышка головки блока цилиндров в сборе
38. Шкив и натяжной ролик, узел — Ремень
39. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
40. Натяжитель ГРМ в сборе

Снятие 1 шагов

1.

   1

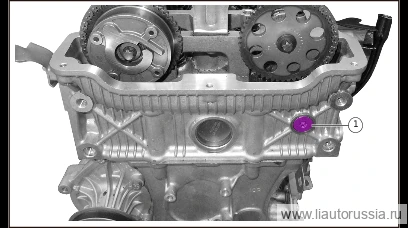

   Выверните центральный палец (с уплотнительным кольцом).

   🔧 торцовая головка-бита T40одноразовая деталь

   Примечание

   • При демонтаже центрального пальца (с уплотнительным кольцом) осторожно извлеките центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Уплотнительное кольцо центрального пальца (с уплотнительным кольцом) является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

Установка 1 шагов

1.

   1

   Установите центральный палец (с уплотнительным кольцом). Момент затяжки: (23.5±2.35) Н·м.

   ⚙︎ (23.5±2.35) Н·м🔧 торцовая головка-бита T40одноразовая деталь

   Примечание

   • При установке центрального пальца (с уплотнительным кольцом) осторожно установите центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Уплотнительное кольцо центрального пальца (с уплотнительным кольцом) является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
