Верхняя левая теплозащита моторного отсека
Теплозащитные экраны · Li L7 2022–2023 · стр. 2656–2658 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном контакте необходимо немедленно тщательно промыть водой.
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку бачка до остывания электродвигателя привода.
- Если крышка бачка снята до остывания электродвигателя привода и радиатора, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, необходимо избегать вдыхания этого газа.
- При случайном вдыхании большого количества пара охлаждающей жидкости или её проглатывании необходимо немедленно выпить чистую воду, вызвать рвоту или немедленно обратиться за медицинской помощью.
- При неотключенной системе электропитания автомобиля электровентилятор может включиться в любой момент, запрещается протягивать руку в зону вращения вентилятора.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Некоторые компоненты тормозной системы нельзя ремонтировать по отдельности; демонтаж или отсоединение отдельных компонентов системы может привести к травмам или к неисправной работе системы.
- Разрешается обслуживать только те компоненты, демонтаж и монтаж которых допускается.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 39
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Тяга электродвигателя в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Теплообменник — Охлаждение батареи и контур отопителя
- Высоковольтный жидкостный отопитель
- Кронштейн высоковольтного водяного нагревателя
- Электронный четырёхходовой клапан
- Откачка и заправка хладагента
- Чиллер в сборе
- Интегрированный кронштейн передней панели
- Слив и заправка тормозной жидкости
- левая защитная панель ножного пространства в сборе
- нижняя левая защитная панель в сборе
- блок управления iBooster с главным тормозным цилиндром в сборе
- защитная балка шасси
- Левая передняя нижняя защита днища
- Промежуточный вал рулевого управления с пыльником в сборе
Снятие 2 шагов
-

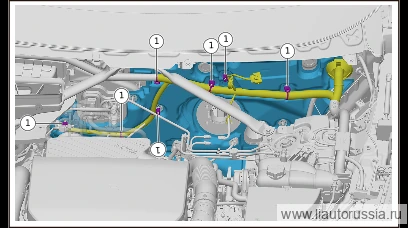

Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (7 шт.), отведите жгут проводов моторного отсека в сборе в сторону.
-

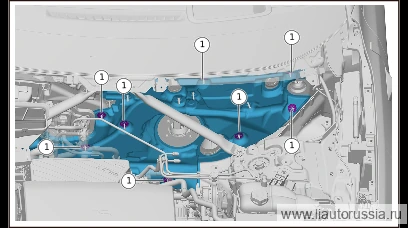

Выверните пружинную гайку крепления (8 шт.) левой верхней теплоизоляционной накладки моторного отсека, снимите левую верхнюю теплоизоляционную накладку моторного отсека.
Установка 2 шагов
-
Установите левую верхнюю теплозащитную накладку переднего моторного отсека, установите пружинную гайку крепления левой верхней теплозащитной накладки переднего моторного отсека (8 шт.).
-
Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (7 шт.).
