Электронный четырёхходовой клапан
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с мерной шкалой, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии крепёжного хомута трубки охлаждающей жидкости обязательно используйте клещи для трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- Используйте зажим трубки для пережатия шланга, чтобы уменьшить излишние потери охлаждающей жидкости.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком перед отсоединением трубки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 6 шагов
-
Ослабьте хомут, отсоедините подводящий шланг чиллера от электронного четырёхходового клапана.
-
Ослабьте хомут, отсоедините подводящий шланг теплообменника (батарея) от электронного четырёхходового клапана.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -

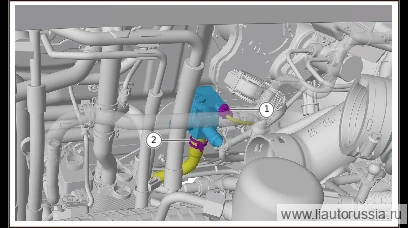

Отсоедините разъём жгута проводов электронного четырёхходового клапана (1 шт.).
-
Ослабьте хомут, отсоедините отводящий шланг 2 аккумуляторной батареи от электронного четырёхходового клапана.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -

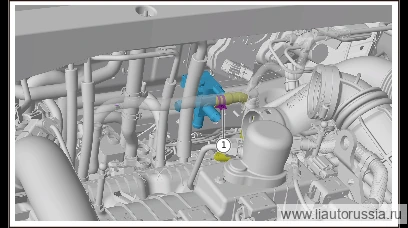

Ослабьте хомут, отсоедините отводящую трубку 4-го порта четырёхходового клапана от электронного четырёхходового клапана.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -

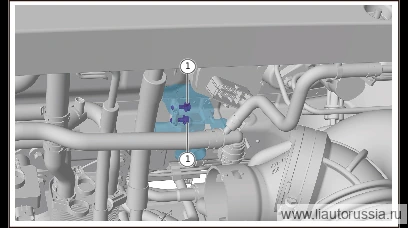

Выверните крепёжные болты электронного четырёхходового клапана и интегрированного кронштейна щита передка (2 шт.), снимите электронный четырёхходовой клапан.
🔧 головка (торцевая) 10 мм
Установка 6 шагов
-
Установите электронный четырёхходовой клапан, установите крепёжные болты электронного четырёхходового клапана (2 шт.). Q1860620F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860620F61 -
Подсоедините отводящую трубку 4-го порта четырёхходового клапана к электронному четырёхходовому клапану, установите хомут.
-
Подсоедините отводящий шланг 2 аккумуляторной батареи к электронному четырёхходовому клапану, установите хомут.
-
Подсоедините разъём жгута проводов электронного четырёхходового клапана (1 шт.).
-

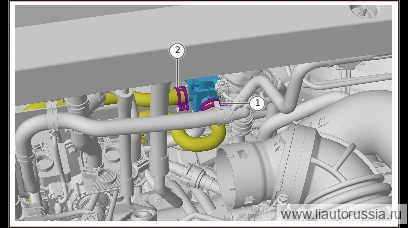

Подсоедините подводящий шланг теплообменника (батарея) к электронному четырёхходовому клапану, установите хомут.
-
Подсоедините подводящий шланг чиллера к электронному четырёхходовому клапану, установите хомут.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный четырёхходовой клапан, установите крепёжные бол… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
