Высоковольтный жидкостный отопитель

Охлаждение батареи и контур отопителя · Li L7 2022–2023 · стр. 1059–1062 оригинала

8 шагов снятия11 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
Во избежание ожога запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
При нагреве охлаждающей жидкости образуется пар — избегайте вдыхания этого газа.
При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистой воды, вызовите принудительную рвоту или немедленно обратитесь к врачу.
Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.

Примечания

В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с мерной шкалой, для последующей утилизации или переработки.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль; при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
После отсоединения магистралей системы кондиционирования необходимо установить уплотнения на местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
Используйте зажим трубки для пережатия шланга, чтобы уменьшить излишние потери охлаждающей жидкости.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 14

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Двери багажника на электроприводе книга владельца
Крышка багажника в сборе
Крышка смотрового люка аккумуляторной батареи
Аккумулятор книга владельца
Высоковольтная система книга владельца
Открытие и закрытие капота
Подъём и опускание автомобиля
Нижняя защита переднего бампера в сборе
Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
Декоративный кожух двигателя в сборе
Воздушный фильтр в сборе
Снятие и установка узла патрубка выхода воздуха интеркулера III в сборе

Снятие 8 шагов

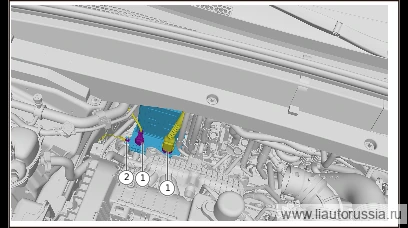

Отсоедините разъём(2 шт.) жгута проводов высоковольтного водяного нагревателя.
Выверните крепёжную гайку(1 шт.) провода массы переднего PTC высоковольтного водяного нагревателя, отсоедините провод массы переднего PTC от высоковольтного водяного нагревателя.

🔧 головка 10 мм

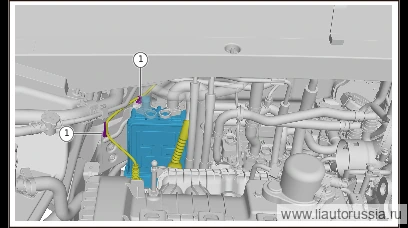

Отсоедините фиксатор(2 шт.) жгута проводов высоковольтного водяного нагревателя.

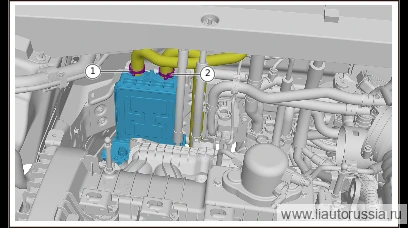

Ослабьте хомут, отсоедините высоковольтный водяной нагреватель от отводящего шланга PTC.

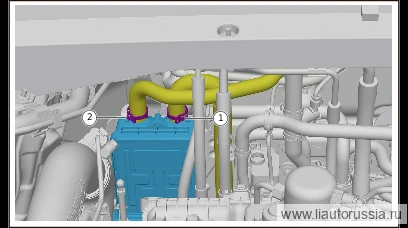

Ослабьте хомут, отсоедините высоковольтный водяной нагреватель от отводящего шланга насоса ОЖ отопителя.

Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога! Перед отсоединением отводящего шланга выполните гидроизоляцию высоковольтного водяного нагревателя.

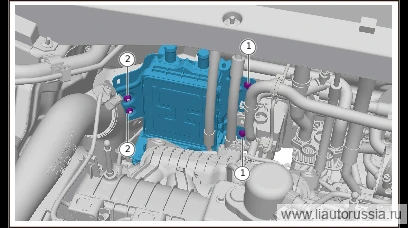

Выверните крепёжный болт(2 шт.) кронштейна высоковольтного водяного нагревателя.

🔧 головка 10 мм
Выверните крепёжную гайку(2 шт.) кронштейна высоковольтного водяного нагревателя, снимите узел высоковольтного водяного нагревателя.

🔧 головка 10 мм
Выверните крепёжный винт(8 шт.) крепления высоковольтного водяного нагревателя, снимите высоковольтный водяной нагреватель.

🔧 торцевая головка T30

Установка 11 шагов

Установите высоковольтный водяной нагреватель, установите крепёжный винт(8 шт.) высоковольтного водяного нагревателя. M01-89010040 Самонарезающий винт Torx с цилиндрической головкой и фланцем Момент затяжки: 6.5±1 Н·м

⚙︎ 6.5±1 Н·м🔧 торцевая головка T30M01-89010040
Установите узел высоковольтного водяного нагревателя, установите крепёжный болт(2 шт.) кронштейна высоковольтного водяного нагревателя. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
Установите крепёжную гайку(2 шт.) кронштейна высоковольтного водяного нагревателя. Q32006F61 Гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 мм
Подсоедините высоковольтный водяной нагреватель к отводящему шлангу насоса ОЖ отопителя, установите хомут.
Подсоедините высоковольтный водяной нагреватель к отводящему шлангу PTC, установите хомут.
Установите фиксатор(2 шт.) жгута проводов высоковольтного водяного нагревателя.
Подсоедините высоковольтный водяной нагреватель к проводу массы переднего PTC, установите крепёжную гайку(1 шт.) провода массы переднего PTC высоковольтного водяного нагревателя. Q32006F61 Гайка с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 мм
Подсоедините разъём(2 шт.) жгута проводов высоковольтного водяного нагревателя.
Перед установкой высоковольтного водяного нагревателя проверьте соединительные трубопроводы на отсутствие внешних повреждений и трещин, при их наличии выполните замену.
Проверьте и убедитесь, что соединительные шланги высоковольтного водяного нагревателя установлены до места.
С помощью мультиметра выполните измерения согласно стандарту: Выявление короткого замыкания: сопротивление между высоковольтным и низковольтным разъёмами и на массу; по результатам теста, если сопротивление HV-~HV+, HV+~HV- оказывается на уровне (Ом), внутри детали PTC возможно короткое замыкание — деталь необходимо заменить. Выявление потери изоляции: если по мегомметру сопротивление HV+~GND или HV-~GND менее 5 МОм, деталь признаётся неисправной.

Моменты затяжки — сводка

Операция	Момент
Установите высоковольтный водяной нагреватель, установите крепёжный ви…	6.5±1 Н·м
Установите узел высоковольтного водяного нагревателя, установите крепё…	9±1 Н·м
Установите крепёжную гайку(2 шт.) кронштейна высоковольтного водяного…	9±1 Н·м
Подсоедините высоковольтный водяной нагреватель к проводу массы передн…	9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

Процедура замены высоковольтного водяного нагревателя
Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
