Блок управления iBooster с главным тормозным цилиндром в сборе

Рабочая тормозная система · Li L7 2022–2023 · стр. 1852–1854 оригинала
7 шагов снятия7 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Блок управления iBooster с главным тормозным цилиндром в сборе

Подготовительные работы 24

  1. Двери автомобиля книга владельца
  2. Переместите сиденье водителя в сборе назад до упора
  3. Включение режима подъёма автомобиля
  4. Открытие и закрытие капота
  5. Двери багажника на электроприводе книга владельца
  6. Крышка багажника в сборе
  7. Крышка смотрового люка аккумуляторной батареи
  8. Аккумулятор книга владельца
  9. Декоративный колпачок
  10. Основной рычаг щётки стеклоочистителя в сборе
  11. Дополнительный рычаг щётки стеклоочистителя в сборе
  12. Передняя защита моторного отсека
  13. Задний уплотнитель моторного отсека
  14. Левый уплотнитель моторного отсека
  15. Левая защита моторного отсека в сборе
  16. Правый уплотнитель моторного отсека
  17. Правая защита моторного отсека в сборе
  18. Облицовочная панель вентиляции переднего щита в сборе
  19. Верхний узел второй защитной стенки в сборе
  20. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
  21. Подъём и опускание автомобиля
  22. Слив и заправка тормозной жидкости
  23. левая защитная панель ножного пространства в сборе
  24. нижняя левая защитная панель в сборе

Снятие 7 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов модуля управления iBooster с главным цилиндром в сборе (2 шт.).

  2. Отсоедините фиксирующую скобу жгута проводов блока управления iBooster с главным тормозным цилиндром в сборе (1 шт.).

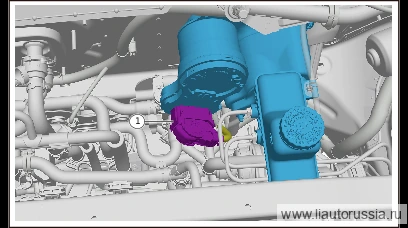

  3. Шаг 3

    Отсоедините разъём жгута проводов модуля управления iBooster с главным цилиндром в сборе (1 шт.).

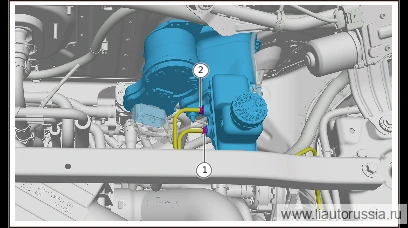

  4. Шаг 4

    Ослабьте крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) задней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром.

    🔧 комбинированный гаечный ключ 11 мм
  5. Ослабьте крепёжную гайку тормозной трубки (жёсткой) передней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) передней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром.

    🔧 комбинированный гаечный ключ 11 мм

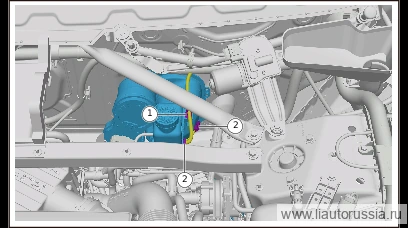

  6. Шаг 6

    Нажмите на фиксирующий фиксатор (2 шт.) педали тормоза в сборе, отсоедините блок управления iBooster с главным цилиндром в сборе от педали тормоза в сборе.

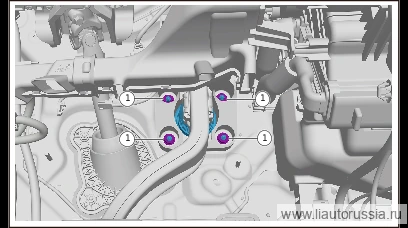

  7. Шаг 7

    Выверните гайку крепления модуля управления iBooster с главным цилиндром в сборе (4 шт.), снимите модуль управления iBooster с главным цилиндром в сборе.

    🔧 Головка 13 мм

Установка 7 шагов

  1. Установите блок управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления блока управления iBooster с главным тормозным цилиндром в сборе (4 шт.). Гайка с шестигранной фланцевой головкой Q32008F36 Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 мм

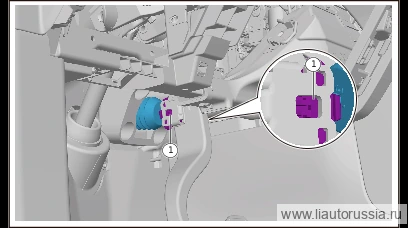

  2. Шаг 2

    Подсоедините модуль управления iBooster в сборе с главным цилиндром к педали тормоза в сборе, убедитесь, что фиксирующий фиксатор педали тормоза в сборе (2 шт.) установлен до упора.

  3. Шаг 3

    Подсоедините тормозную трубку передней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 рожковый ключ 11 мм
  4. Подсоедините тормозную трубку задней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки задней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 рожковый ключ 11 мм
  5. Шаг 5

    Подсоедините разъём жгута проводов (1 шт.) блока управления iBooster с главным цилиндром в сборе.

  6. Шаг 6

    Установите фиксирующий хомут жгута проводов модуля управления iBooster с главным цилиндром в сборе (1 шт.).

  7. Подсоедините разъём жгута проводов (2 шт.) блока управления iBooster с главным цилиндром в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите блок управления iBooster с главным тормозным цилиндром в сб…23±2 Н·м
Подсоедините тормозную трубку передней камеры главного тормозного цили…18±2 Н·м
Подсоедините тормозную трубку задней камеры главного тормозного цилинд…18±2 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
