Тяга электродвигателя в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Задний уплотнитель моторного отсека
6. Декоративный колпачок
7. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе

Снятие 3 шагов

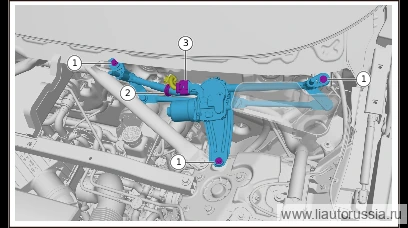

1.

   1

   Отсоедините разъём (1 шт.) тяги электродвигателя в сборе.
2. 2

   Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).
3. 3

   Выверните крепёжный болт тяги электродвигателя в сборе (3 шт.), снимите тягу электродвигателя в сборе.

   🔧 головка Примечание: комбинация болта с шестигранной головкой и плоской шайбы Q140B0630F71L является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 мм

Установка 3 шагов

1.

   1

   Установите тягу электродвигателя в сборе, установите крепёжный болт тяги электродвигателя в сборе (3 шт.). Q140B0630F71L комплект из болта с шестигранной головкой и плоской шайбы. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: Q140B0630F71L комплект из болта с шестигранной головкой и плоской шайбы является одноразовым изделием, после каждой разборки/сборки необходимо заменить на новую деталь 10 мм
2. 2

   Установите фиксатор жгута проводов моторного отсека (1 шт.).
3. 3

   Установите разъём тяги электродвигателя в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
