Подушка безопасности переднего пассажира

Подготовительные работы 42

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
13. крышка заднего торца направляющей, левая сторона
14. правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. подсветка ног левого переднего ряда
20. левая защитная панель ножного пространства в сборе
21. левая боковая крышка панели приборов
22. нижняя левая защитная панель в сборе
23. облицовка верхней части левой стойки A в сборе
24. облицовка нижней части левой стойки A в сборе.
25. Подушка безопасности водителя
26. Рулевое колесо в сборе
27. верхний кожух рулевой колонки в сборе
28. нижний кожух рулевой колонки в сборе
29. Комбинированный переключатель в сборе
30. сервисная крышка дисплея в сборе.
31. HMI-экран центральной консоли в сборе
32. крышка центрального динамика в сборе
33. Центральный высокочастотный динамик
34. Центральный динамик
35. правая боковая крышка панели приборов
36. облицовка верхней части правой стойки А в сборе
37. облицовка нижней части правой стойки A в сборе.
38. фонарь подсветки ног переднего ряда справа
39. правая защитная панель в ногах в сборе
40. плафон освещения перчаточного ящика
41. Демонтаж узла панели приборов в сборе
42. воздуховод обдува лица в сборе.

Снятие 2 шагов

1.

   1

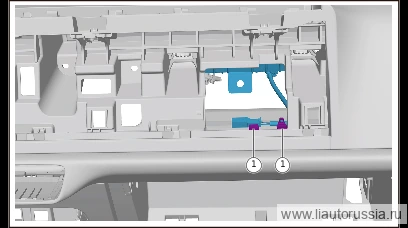

   Отсоедините фиксирующую защёлку жгута проводов подушки безопасности переднего пассажира (2 шт.).

2.

   2

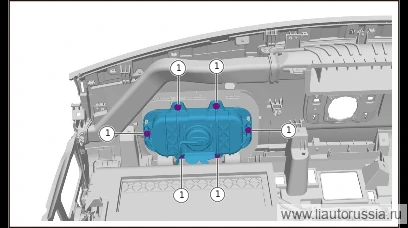

   Выверните крепёжные болты (6 шт.) подушки безопасности переднего пассажира, снимите подушку безопасности переднего пассажира.

   🔧 головка 10 ммодноразовая деталь

   Примечание. Комбинация шестигранного болта Q140B0635F62LS и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

Установка 3 шагов

1.

   1

   Установите воздуховод обдува лица в сборе, заверните крепёжный винт воздуховода обдува лица в сборе (8 шт.). Q2734216F38 Саморез с крестообразным шлицем и цилиндрической головкой Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38

2.

   2

   Установите фиксирующие защёлки жгута проводов подушки безопасности переднего пассажира (2 шт.).

3.

   3

   ★★★★★Указания по замене подушек безопасности: Если сработала (произошёл подрыв) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда (левая сторона) боковая подушка безопасности второго ряда (правая сторона) II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда (правая сторона) ретрактор переднего правого ремня безопасности ретрактор ремня безопасности второго ряда (левая сторона) ретрактор переднего левого ремня безопасности правый передний нижний преднатяжитель …………………………………………
