Воздуховод обдува лица в сборе.

Подготовительные работы 36

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
10. левая защитная панель ножного пространства в сборе
11. левая боковая крышка панели приборов
12. нижняя левая защитная панель в сборе
13. левый дефлектор вентиляции в сборе
14. крышка HUD в сборе.
15. облицовка верхней части левой стойки A в сборе
16. Подушка безопасности водителя
17. Рулевое колесо в сборе
18. верхний кожух рулевой колонки в сборе
19. нижний кожух рулевой колонки в сборе
20. Комбинированный переключатель в сборе
21. центральный дефлектор в сборе
22. сервисная крышка дисплея в сборе.
23. HMI-экран центральной консоли в сборе
24. крышка центрального динамика в сборе
25. Центральный динамик
26. Центральный высокочастотный динамик
27. облицовка верхней части правой стойки А в сборе
28. правый дефлектор в сборе
29. правая боковая крышка панели приборов
30. правая защитная панель в ногах в сборе
31. плафон освещения перчаточного ящика
32. левая нижняя облицовочная панель центральной консоли в сборе
33. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
34. бокс для телефона центральной консоли в сборе
35. Снятие и установка узла корпуса центральной консоли в сборе
36. корпус панели приборов в сборе.

Снятие 1 шагов

1.

   1

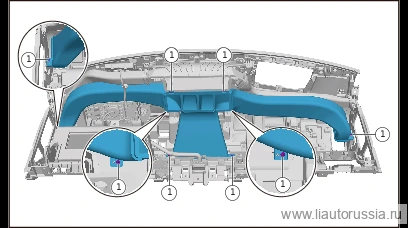

   Выверните крепёжный винт (8 шт.) воздуховода обдува лица в сборе, снимите воздуховод обдува лица в сборе.

   🔧 крестовая отвёртка

Установка 1 шагов

1.

   1

   Установите воздуховод обдува лица в сборе, заверните крепёжный винт воздуховода обдува лица в сборе (8 шт.). Q2734216F38 Саморез с крестообразным шлицем и цилиндрической головкой Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38

Моменты затяжки — сводка
