Компоненты передней теплоизоляции — верхний правый теплоизоляционный мат переднего моторного отсека

Теплозащитные экраны · Li L7 2022–2023 · стр. 2653–2655 оригинала
6 шагов снятия6 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 47

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Двери багажника на электроприводе книга владельца
  6. Крышка багажника в сборе
  7. Крышка смотрового люка аккумуляторной батареи
  8. Аккумулятор книга владельца
  9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  10. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  11. левая защитная панель ножного пространства в сборе
  12. левая боковая крышка панели приборов
  13. нижняя левая защитная панель в сборе
  14. левый дефлектор вентиляции в сборе
  15. крышка HUD в сборе.
  16. облицовка верхней части левой стойки A в сборе
  17. верхний кожух рулевой колонки в сборе
  18. Подушка безопасности водителя
  19. Рулевое колесо в сборе
  20. нижний кожух рулевой колонки в сборе
  21. Комбинированный переключатель в сборе
  22. центральный дефлектор в сборе
  23. сервисная крышка дисплея в сборе.
  24. HMI-экран центральной консоли в сборе
  25. крышка центрального динамика в сборе
  26. Центральный динамик
  27. Центральный высокочастотный динамик
  28. облицовка верхней части правой стойки А в сборе
  29. правый дефлектор в сборе
  30. правая боковая крышка панели приборов
  31. правая защитная панель в ногах в сборе
  32. плафон освещения перчаточного ящика
  33. левая нижняя облицовочная панель центральной консоли в сборе
  34. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  35. бокс для телефона центральной консоли в сборе
  36. Снятие и установка узла корпуса центральной консоли в сборе
  37. корпус панели приборов в сборе.
  38. Декоративный колпачок
  39. Основной рычаг щётки стеклоочистителя в сборе
  40. Дополнительный рычаг щётки стеклоочистителя в сборе
  41. Левый уплотнитель моторного отсека
  42. Правый уплотнитель моторного отсека
  43. Передняя защита моторного отсека
  44. Левая защита моторного отсека в сборе
  45. Правая защита моторного отсека в сборе
  46. Облицовочная панель вентиляции переднего щита в сборе
  47. Воздуховод наружной циркуляции в сборе

Снятие 6 шагов

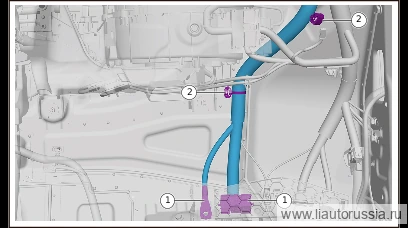

  1. Шаг 1

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).

  2. Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.

  3. Шаг 3

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов моторного отсека в сборе.

  4. Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

  5. Отсоедините резиновый чехол жгута проводов моторного отсека в сборе (2 шт.), отведите жгут проводов моторного отсека в сборе в сторону.

  6. Шаг 6

    Выверните гайку-барашек крепления верхней правой теплозащиты моторного отсека (5 шт.), снимите верхнюю правую теплозащиту моторного отсека.

Установка 6 шагов

  1. Установите правую верхнюю теплозащитную накладку переднего моторного отсека, установите гайку пружинной пластины крепления правой верхней теплозащитной накладки переднего моторного отсека (5 шт.)

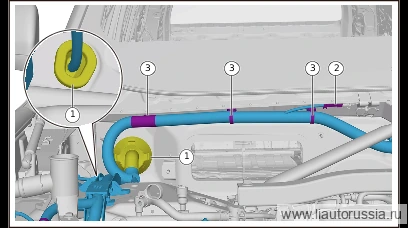

  2. Шаг 2

    Установите резиновый чехол (2 шт.) жгута проводов моторного отсека в сборе.

  3. Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

  4. Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (3 шт.).

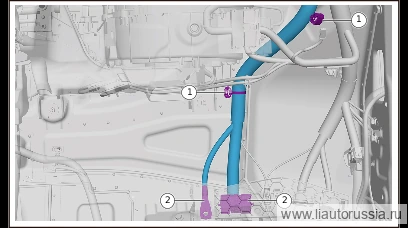

  5. Шаг 5

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

  6. Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
