Компоненты корпуса переднего HVAC-Датчик температуры испарителя

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 1033–1035 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 43

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. крышка заднего торца направляющей, левая сторона
  14. правый кожух заднего торца направляющей (переднее пассажирское)
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. подсветка ног левого переднего ряда
  20. левая защитная панель ножного пространства в сборе
  21. левая боковая крышка панели приборов
  22. нижняя левая защитная панель в сборе
  23. облицовка верхней части левой стойки A в сборе
  24. облицовка нижней части левой стойки A в сборе.
  25. Подушка безопасности водителя
  26. Рулевое колесо в сборе
  27. верхний кожух рулевой колонки в сборе
  28. нижний кожух рулевой колонки в сборе
  29. Комбинированный переключатель в сборе
  30. сервисная крышка дисплея в сборе.
  31. HMI-экран центральной консоли в сборе
  32. крышка центрального динамика в сборе
  33. Центральный высокочастотный динамик
  34. Центральный динамик
  35. правая боковая крышка панели приборов
  36. облицовка верхней части правой стойки А в сборе
  37. облицовка нижней части правой стойки A в сборе.
  38. фонарь подсветки ног переднего ряда справа
  39. правая защитная панель в ногах в сборе
  40. плафон освещения перчаточного ящика
  41. Демонтаж узла панели приборов в сборе
  42. Компоненты корпуса переднего HVAC-Воздуховод обдува ног со стороны переднего пассажира в сборе
  43. Компоненты корпуса переднего HVAC-Микроэлектродвигатель 180°

Снятие 2 шагов

  1. Шаг 1

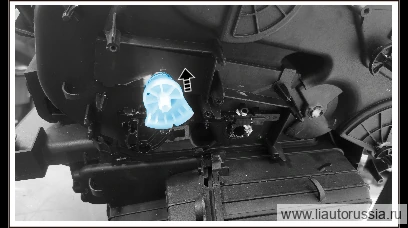

    Снимите шестерню в направлении, указанном стрелкой.

  2. Шаг 2

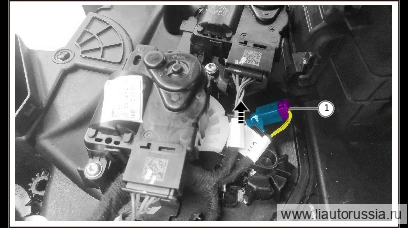

    Отсоедините разъём жгута проводов датчика температуры испарителя (1 шт.), снимите датчик температуры испарителя.

Установка 2 шагов

  1. Шаг 1

    Установите датчик температуры испарителя, подсоедините разъём жгута проводов датчика температуры испарителя (1 шт.).

  2. Шаг 2

    Установите шестерню.
