Компоненты корпуса переднего HVAC-Датчик качества воздуха
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 41
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- подсветка ног левого переднего ряда
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- облицовка верхней части левой стойки A в сборе
- облицовка нижней части левой стойки A в сборе.
- Подушка безопасности водителя
- Рулевое колесо в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- крышка центрального динамика в сборе
- Центральный высокочастотный динамик
- Центральный динамик
- правая боковая крышка панели приборов
- облицовка верхней части правой стойки А в сборе
- облицовка нижней части правой стойки A в сборе.
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- плафон освещения перчаточного ящика
- Демонтаж узла панели приборов в сборе
Снятие 1 шагов
-

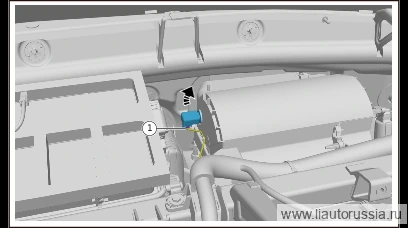

Отсоедините разъём жгута проводов датчика качества воздуха (1 шт.), расстыкуйте фиксирующую защёлку датчика качества воздуха и, повернув по часовой стрелке, снимите датчик качества воздуха.
Установка 1 шагов
-
Установите датчик качества воздуха, повернув против часовой стрелки, убедитесь, что фиксирующая защёлка датчика качества воздуха установлена на место, подсоедините разъём жгута проводов датчика качества воздуха (1 шт.).
