Компоненты корпуса переднего HVAC — губка обдува лица и оттаивания

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2116–2117 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC — губка обдува лица и оттаивания

Подготовительные работы 47

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. верхняя крышка кожуха направляющей сиденья
  12. мягкий подголовник
  13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  14. фонарь подсветки ног переднего ряда справа
  15. левая защитная панель ножного пространства в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. верхняя крышка кожуха направляющей сиденья
  18. верхняя крышка кожуха направляющей сиденья
  19. верхняя крышка кожуха направляющей сиденья
  20. верхняя крышка кожуха направляющей сиденья
  21. мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. фонарь подсветки ног переднего ряда справа
  24. правая защитная панель в ногах в сборе
  25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе
  27. Экран рулевого колеса в сборе
  28. Подушка безопасности водителя
  29. Рулевое колесо в сборе
  30. левая торцевая крышка панели приборов в сборе
  31. левая нижняя защитная панель панели приборов в сборе
  32. верхний кожух рулевой колонки в сборе
  33. нижний кожух рулевой колонки в сборе
  34. Комбинированный переключатель в сборе
  35. сервисная крышка дисплея в сборе.
  36. HMI-экран центральной консоли в сборе
  37. Генератор отрицательных ионов
  38. торцевая крышка панели приборов (правая сторона) в сборе
  39. крышка HUD в сборе.
  40. накладка центрального динамика в сборе
  41. Центральный динамик
  42. Центральный высокочастотный динамик
  43. Динамик eCall
  44. плафон освещения перчаточного ящика
  45. облицовка верхней части левой стойки A в сборе
  46. облицовка верхней части правой стойки А в сборе
  47. корпус панели приборов в сборе

Снятие 1 шагов

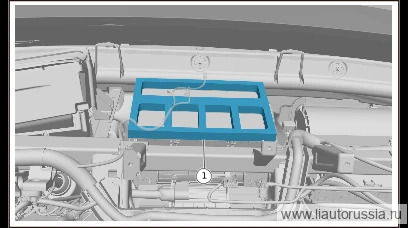

  1. Шаг 1

    Снимите поролон обдува/разморозки лобового стекла.

Установка 1 шагов

  1. Шаг 1

    Установите поролоновое уплотнение воздуховодов обдува лица и оттайки.
