Компоненты корпуса переднего HVAC-Датчик качества воздуха
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 47
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Экран рулевого колеса в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- левая торцевая крышка панели приборов в сборе
- левая нижняя защитная панель панели приборов в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- Генератор отрицательных ионов
- торцевая крышка панели приборов (правая сторона) в сборе
- крышка HUD в сборе.
- накладка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- Динамик eCall
- плафон освещения перчаточного ящика
- облицовка верхней части левой стойки A в сборе
- облицовка верхней части правой стойки А в сборе
- корпус панели приборов в сборе
Снятие 1 шагов
-

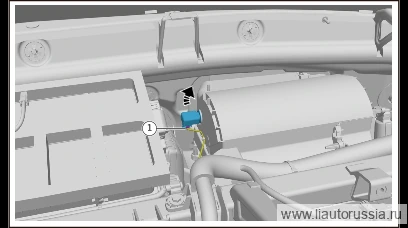

Отсоедините разъём жгута проводов датчика качества воздуха (1 шт.), расстыкуйте фиксирующую защёлку датчика качества воздуха и, повернув по часовой стрелке, снимите датчик качества воздуха.
Установка 1 шагов
-
Установите датчик качества воздуха, повернув против часовой стрелки, убедитесь, что фиксирующая защёлка датчика качества воздуха установлена на место, подсоедините разъём жгута проводов датчика качества воздуха (1 шт.).
