Верхняя левая теплозащита моторного отсека

Подготовительные работы 35

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Высоковольтная система книга владельца
5. Открытие и закрытие капота
6. Откачка и заправка хладагента
7. Подъём и опускание автомобиля
8. Слив и заправка тормозной жидкости
9. Задняя защитная панель передней части днища
10. Нижняя защита переднего бампера в сборе
11. Левая передняя нижняя защита днища
12. Корпус защиты адсорбера в сборе
13. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
14. Передняя защита моторного отсека
15. Левая защита моторного отсека в сборе
16. Правая защита моторного отсека в сборе
17. Декоративный колпачок
18. Щётка стеклоочистителя основного рычага в сборе
19. Щётка стеклоочистителя вспомогательного рычага в сборе
20. Задний уплотнитель моторного отсека
21. Облицовочная панель вентиляции переднего щита в сборе
22. Правый водосточный патрубок вентиляционной облицовки переднего щита
23. Кожух отвода воды в сборе
24. Верхний правый блок второй защитной перегородки в сборе
25. Верхний узел второй защитной стенки в сборе
26. Верхний левый блок второй перегородки моторного отсека
27. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
28. Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
29. Компоненты передней части кузова — соединительная балка правой передней стойки амортизатора
30. Левый водосточный патрубок вентиляционной облицовки переднего щита
31. Тяга электродвигателя в сборе
32. Декоративный кожух двигателя в сборе
33. Воздушный фильтр в сборе
34. Интегрированный модуль управления температурными режимами
35. интеллектуальная интегрированная тормозная система IPB в сборе

Снятие 7 шагов

1.

   1

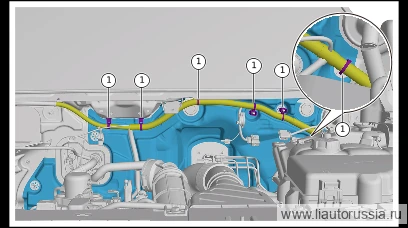

   Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).

2.

   2

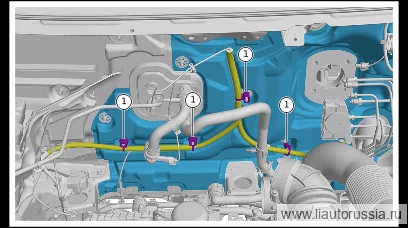

   Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).

3.

   3

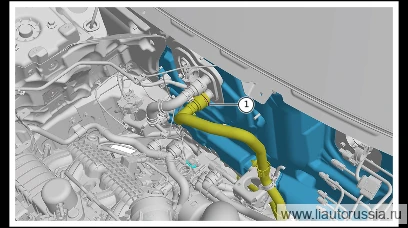

   Ослабьте хомут отводящего шланга PTC, отсоедините отводящий шланг PTC от переднего HVAC в сборе.

   Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью!

4.

   4

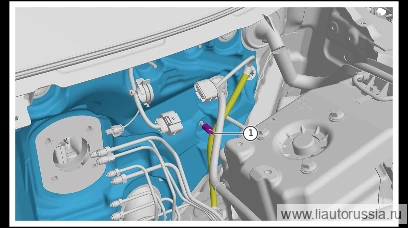

   Отсоедините фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

5.

   5

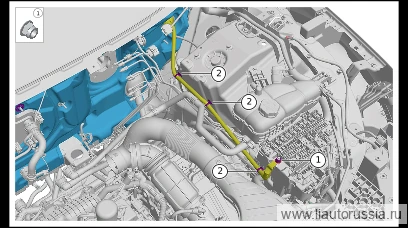

   Выверните фиксирующую гайку жгута проводов основного питания блока предохранителей моторного отсека (1 шт.). Q33808T13F70 стопорная шестигранная фланцевая гайка с неметаллической вставкой.

   🔧 головка 13 мм
6. 6

   Отсоедините фиксирующий зажим жгута проводов основного питания блока предохранителей моторного отсека (3 шт.), отведите жгут проводов основного питания блока предохранителей моторного отсека в сторону.

7.

   7

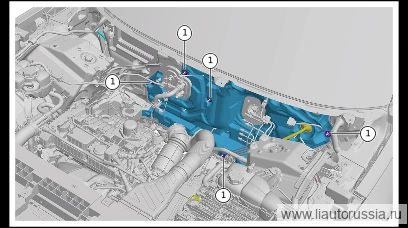

   Выверните пружинную гайку теплозащитной накладки левой верхней части переднего моторного отсека (5 шт.), снимите теплозащитную накладку левой верхней части переднего моторного отсека.

   X01-89393006одноразовая деталь

   Примечание. X01-89393006 Пружинная гайка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.

Установка 7 шагов

1.

   1

   Установите левую верхнюю теплоизоляционную накладку моторного отсека, установите пружинные гайки (5 шт.) левой верхней теплоизоляционной накладки моторного отсека.

   X01-89393006одноразовая деталь

   Примечание. Пружинные гайки X01-89393006 являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.

2.

   2

   Установите фиксирующую защёлку (3 шт.) жгута проводов основного питания блока предохранителей моторного отсека.
3. 3

   Установите крепёжные гайки жгута проводов основного питания блока предохранителей моторного отсека (1 шт.). Q33808T13F70 Шестигранная фланцевая стопорная гайка с неметаллической вставкой Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 Головка 13 мм

4.

   4

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

5.

   5

   Подсоедините отводящий шланг PTC к переднему блоку HVAC в сборе, установите фиксирующий хомут отводящего шланга PTC.

6.

   6

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (4 шт.).

7.

   7

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (6 шт.).

Моменты затяжки — сводка
