Тяга электродвигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Левый водосточный патрубок вентиляционной облицовки переднего щита
Снятие 2 шагов
-

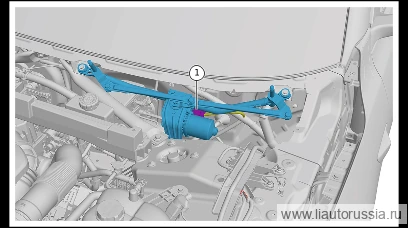

Отсоедините разъём жгута проводов тяги электродвигателя в сборе (1 шт.).
-

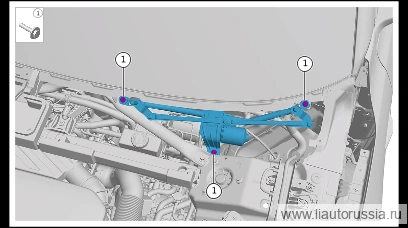

Выверните крепёжные болты тяги электродвигателя в сборе (3 шт.), снимите тягу электродвигателя в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите тягу электродвигателя в сборе, заверните крепёжные болты тяги электродвигателя в сборе (3 шт.). Q140B0630F71L Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Подсоедините разъём (1 шт.) жгута проводов электродвигателя с тягой в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тягу электродвигателя в сборе, заверните крепёжные болты тя… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
