Компоненты передней части кузова — соединительная балка правой передней стойки амортизатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний правый блок второй защитной перегородки в сборе
- Кожух отвода воды в сборе
- Верхний узел второй защитной стенки в сборе
Снятие 1 шагов
-

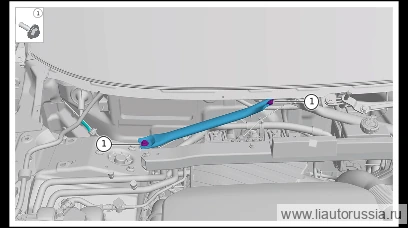

Выверните крепежный болт (2 шт.) правой передней соединительной балки стойки амортизатора, снимите правую переднюю соединительную балку стойки амортизатора.
🔧 Головка X01-89184830 Комбинированное изделие: болт с фланцевой шестигранной головкой и плоская шайба 13 ммX01-89184830
Установка 1 шагов
-
Установите соединительную балку правой передней амортизаторной стойки, установите крепежные болты (2 шт.) соединительной балки правой передней амортизаторной стойки. X01-89184830 Комбинированный шестигранный фланцевый болт и плоская шайба Момент затяжки: 30±3 Н·м
⚙︎ 30±3 Н·м🔧 головка 13 ммX01-89184830
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите соединительную балку правой передней амортизаторной стойки,… | 30±3 Н·м |
