Интеллектуальная интегрированная тормозная система IPB в сборе

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Декоративный колпачок
7. Щётка стеклоочистителя основного рычага в сборе
8. Щётка стеклоочистителя вспомогательного рычага в сборе
9. Задний уплотнитель моторного отсека
10. Передняя защита моторного отсека
11. Левая защита моторного отсека в сборе
12. Правая защита моторного отсека в сборе
13. Облицовочная панель вентиляции переднего щита в сборе
14. Правый водосточный патрубок вентиляционной облицовки переднего щита
15. Верхний правый блок второй защитной перегородки в сборе
16. Верхний узел второй защитной стенки в сборе
17. Кожух отвода воды в сборе
18. Верхний левый блок второй перегородки моторного отсека
19. балка соединения передних амортизаторных стоек в сборе
20. Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
21. Подъём и опускание автомобиля
22. Слив и заправка тормозной жидкости
23. фонарь подсветки ног переднего ряда справа
24. левая защитная панель ножного пространства в сборе

Снятие 9 шагов

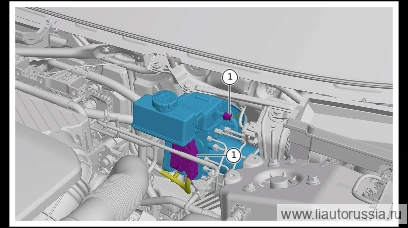

1.

   1

   Отсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).

2.

   2

   Выверните крепёжную гайку(1 шт.) правой передней тормозной трубки (жёсткой), отсоедините правую переднюю тормозную трубку (жёсткую) от интеллектуального интегрированного тормозного блока IPB в сборе.

   🔧 гаечный ключ рожково-накидной 11 мм

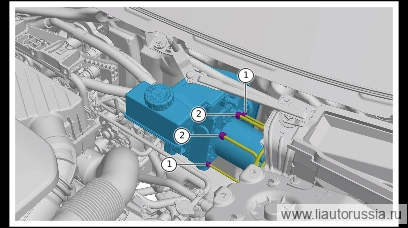

3. 3

   Выверните крепёжную гайку (1 шт.) левой задней тормозной трубки 1, отсоедините левую заднюю тормозную трубку 1 от блока интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 комбинированный гаечный ключ 11 мм
4. 4

   Выверните крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 рожковый гаечный ключ 11 мм

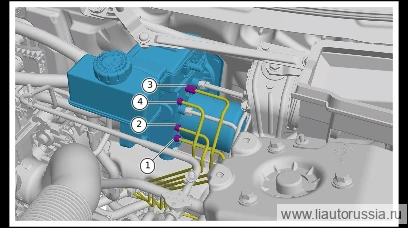

5. 5

   Выверните крепёжную гайку (1 шт.) левой передней тормозной трубки, отсоедините левую переднюю тормозную трубку от блока интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 комбинированный гаечный ключ 11 мм

6.

   6

   Выверните крепёжную гайку (2 шт.) пучка тормозных трубок, отсоедините пучок тормозных трубок от блока интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 комбинированный гаечный ключ 14 мм
7. 7

   Выверните крепёжную гайку (2 шт.) пучка тормозных трубок, отсоедините пучок тормозных трубок от блока интеллектуальной интегрированной тормозной системы IPB в сборе.

   🔧 комбинированный гаечный ключ 11 мм

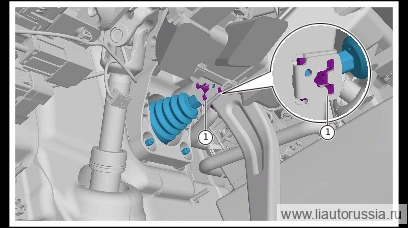

8.

   8

   Поддев, отсоедините фиксирующую защёлку интеллектуальной интегрированной тормозной системы IPB (2 шт.), отсоедините интегрированный интеллектуальный тормозной блок IPB в сборе от педали тормоза в сборе.

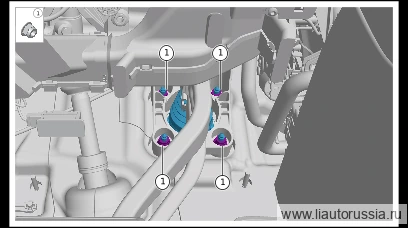

9.

   9

   Выверните крепёжные гайки блока IPB интеллектуальной интегрированной тормозной системы в сборе (4 шт.), снимите блок IPB интеллектуальной интегрированной тормозной системы в сборе.

   🔧 торцевая головка Внимание: стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33808T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммодноразовая деталь

Установка 9 шагов

1. 1

   Установите интеллектуальный интегрированный тормозной блок IPB в сборе, установите крепёжную гайку(4 шт.) интеллектуального интегрированного тормозного блока IPB в сборе. Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33808T13F70 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Внимание: самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33808T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью 13 ммодноразовая деталь

2.

   2

   Подсоедините интеллектуальную интегрированную тормозную систему IPB в сборе к педали тормоза в сборе, убедитесь, что фиксатор педали тормоза в сборе (2 шт.) установлен правильно.

3.

   3

   Подсоедините пучок тормозных трубок к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 рожково-накидной ключ 11 мм
4. 4

   Подсоедините пучок тормозных трубок к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 18±2 Н·м

   ⚙︎ 18±2 Н·м🔧 рожково-накидной ключ 14 мм

5.

   5

   Подсоедините тормозную трубку левую переднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки левой передней (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 рожково-накидной ключ 11 мм
6. 6

   Подсоедините правую заднюю тормозную трубку 1 к блоку интеллектуальной интегрированной тормозной системы IPB в сборе, установите крепёжную гайку (1 шт.) правой задней тормозной трубки 1. Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм
7. 7

   Подсоедините тормозную трубку 1 левую заднюю к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку тормозной трубки 1 левой задней (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 рожково-накидной ключ 11 мм
8. 8

   Подсоедините правую переднюю тормозную трубку к блоку IPB интеллектуальной интегрированной тормозной системы в сборе, установите крепёжную гайку правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ 11 мм

9.

   9

   Подсоедините разъём жгута проводов интеллектуальной интегрированной тормозной системы IPB в сборе (2 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены интеллектуальной интегрированной тормозной системы IPB
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
