Верхняя крышка панели приборов в сборе.

Подготовительные работы 55

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. мягкий подголовник
13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
14. фонарь подсветки ног переднего ряда справа
15. левая защитная панель ножного пространства в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. верхняя крышка кожуха направляющей сиденья
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. мягкий подголовник
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. фонарь подсветки ног переднего ряда справа
24. правая защитная панель в ногах в сборе
25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
26. Корпус центральной консоли в сборе
27. Экран рулевого колеса в сборе
28. Подушка безопасности водителя
29. Рулевое колесо в сборе
30. левый дефлектор в сборе
31. правый воздуховыпускной дефлектор в сборе
32. левая торцевая крышка панели приборов в сборе
33. левая нижняя защитная панель панели приборов в сборе
34. верхний кожух рулевой колонки в сборе
35. нижний кожух рулевой колонки в сборе
36. Комбинированный переключатель в сборе
37. сервисная крышка дисплея в сборе.
38. HMI-экран центральной консоли в сборе
39. Генератор отрицательных ионов
40. торцевая крышка панели приборов (правая сторона) в сборе
41. крышка HUD в сборе.
42. накладка центрального динамика в сборе
43. Центральный динамик
44. Центральный высокочастотный динамик
45. Динамик eCall
46. плафон освещения перчаточного ящика
47. облицовка верхней части левой стойки A в сборе
48. облицовка верхней части правой стойки А в сборе
49. корпус панели приборов в сборе
50. крышка передней решётки обдува лобового стекла в сборе
51. воздуховод обдува лица в сборе.
52. воздуховод обдува лобового стекла (правая сторона) в сборе
53. левый дефростерный воздуховод в сборе.
54. воздуховод переднего дефростера в сборе
55. Подушка безопасности переднего пассажира

Снятие 4 шагов

1.

   1

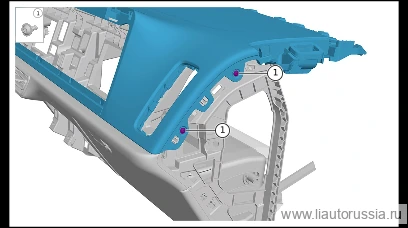

   Выверните крепёжные саморезы (2 шт.) верхней крышки панели приборов в сборе.

   🔧 насадка-бита с головкой T20

2.

   2

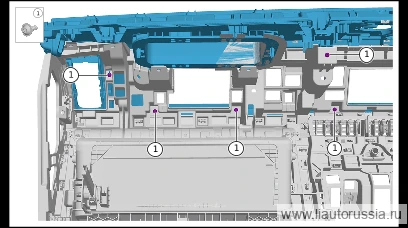

   Выверните крепёжные саморезы (5 шт.) верхней крышки панели приборов в сборе.

   🔧 насадка-бита с головкой T20

3.

   3

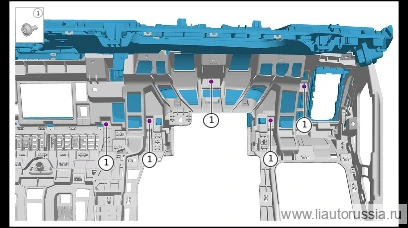

   Выверните крепёжные саморезы (5 шт.) верхней крышки панели приборов в сборе.

   🔧 насадка-бита с головкой T20

4.

   4

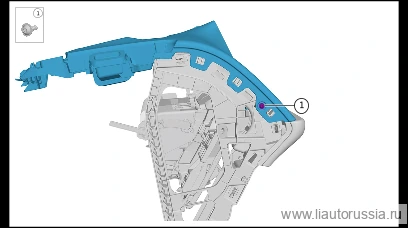

   Выверните крепёжные винты верхней крышки панели приборов в сборе (1 шт.), снимите верхнюю крышку панели приборов в сборе.

   🔧 головка-бита T20

Установка 4 шагов

1.

   1

   Установите фиксирующий винт верхней крышки панели приборов в сборе (1 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

   ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012

2.

   2

   Установите фиксирующий винт верхней крышки панели приборов в сборе (5 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

   ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012

3.

   3

   Установите фиксирующий винт верхней крышки панели приборов в сборе (5 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

   ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012

4.

   4

   Установите фиксирующий винт верхней крышки панели приборов в сборе (2 шт.). X01-89274012 Саморез с цилиндрической фланцевой головкой и внутренним шлицем звёздообразного профиля (Torx). Момент затяжки: 1±0.2 Н·м

   ⚙︎ 1±0.2 Н·м🔧 головка-бита T20X01-89274012
