Теплозащитная накладка центрального тоннеля

Теплозащитные экраны · Li L6 2024 · стр. 2612–2613 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Теплозащитная накладка центрального тоннеля

Подготовительные работы 42

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. Решётка воздуховода обдува ног второго ряда левая.
  12. фонарь подсветки ног переднего ряда справа
  13. левая защитная панель ножного пространства в сборе
  14. левая нижняя облицовочная панель центральной консоли в сборе
  15. Ковровые покрытия — коврик пола водителя в сборе
  16. педаль электронного акселератора в сборе
  17. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  18. облицовка левого порога в сборе
  19. Рукоятка внутренней рукоятки замка капота
  20. облицовка нижней части левой стойки A в сборе.
  21. Задняя секция воздуховода обдува ног второго ряда слева
  22. Левый воздуховод обдува ног второго ряда — передний участок.
  23. верхняя крышка кожуха направляющей сиденья
  24. верхняя крышка кожуха направляющей сиденья
  25. верхняя крышка кожуха направляющей сиденья
  26. верхняя крышка кожуха направляющей сиденья
  27. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  28. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  29. фонарь подсветки ног переднего ряда справа
  30. правая защитная панель в ногах в сборе
  31. средняя облицовка правой стойки B в сборе
  32. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  33. облицовка нижней части правой стойки A в сборе.
  34. Коврик переднего пассажирского места в сборе
  35. Коврик пола переднего пассажирского места в сборе
  36. Решётка воздуховода обдува ног второго ряда правая.
  37. Воздуховод обдува ног правого второго ряда — задняя секция
  38. Передняя секция воздуховода обдува ног второго ряда справа
  39. бокс для телефона центральной консоли в сборе
  40. Внутренняя антенна BLE
  41. Корпус центральной консоли в сборе
  42. Контроллер FSD

Снятие 1 шагов

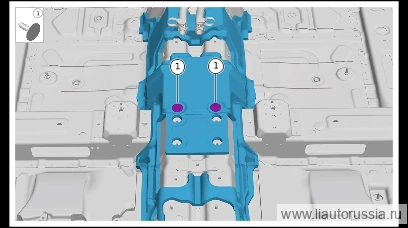

  1. Шаг 1

    Отсоедините фиксатор теплоизоляционного мата центрального тоннеля (2 шт.), снимите теплоизоляционный мат центрального тоннеля.

    M01-89694202одноразовая деталь
    Примечание. M01-89694202 фиксатор-ёлочка является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.

Установка 1 шагов

  1. Шаг 1

    Установите теплоизоляционный мат центрального тоннеля, установите фиксирующие клипсы теплоизоляционного мата центрального тоннеля. M01-89694202 Клипса-ёлочка.

    M01-89694202одноразовая деталь
    Примечание. M01-89694202 клипса-ёлочка является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
