Контроллер FSD

Система автономного вождения · Li L6 2024 · стр. 106–108 оригинала
6 шагов снятия6 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Контроллер FSD

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. бокс для телефона центральной консоли в сборе
  7. Внутренняя антенна BLE
  8. верхняя крышка кожуха направляющей сиденья
  9. верхняя крышка кожуха направляющей сиденья
  10. верхняя крышка кожуха направляющей сиденья
  11. верхняя крышка кожуха направляющей сиденья
  12. мягкий подголовник
  13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  14. фонарь подсветки ног переднего ряда справа
  15. левая защитная панель ножного пространства в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. верхняя крышка кожуха направляющей сиденья
  18. верхняя крышка кожуха направляющей сиденья
  19. верхняя крышка кожуха направляющей сиденья
  20. верхняя крышка кожуха направляющей сиденья
  21. мягкий подголовник
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. фонарь подсветки ног переднего ряда справа
  24. правая защитная панель в ногах в сборе
  25. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  26. Корпус центральной консоли в сборе

Снятие 6 шагов

  1. Шаг 1

    Отсоедините разъём жгута проводов контроллера FSD (9 шт.).

  2. Отсоедините фиксатор жгута проводов контроллера FSD (3 шт.).

    Примечание
    • После отсоединения разъёма жгута проводов контроллера FSD заклейте разъём контроллера FSD изолентой.
    • Подложите полотенце или впитывающую ткань под патрубки контроллера FSD.

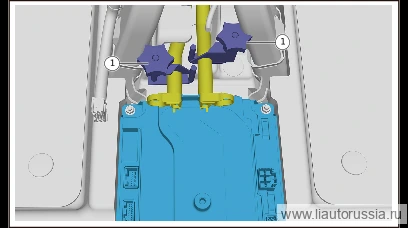

  3. Шаг 3

    Используйте хомут трубки, чтобы пережать подводящий шланг ОЖ ADAS (внутренний) и отводящий шланг ОЖ ADAS (внутренний).

  4. Шаг 4

    Ослабьте хомут подводящего шланга ОЖ ADAS (внутреннего), отсоедините подводящий шланг ОЖ ADAS (внутренний) от контроллера FSD.

  5. Ослабьте хомут отводящего водяного шланга ADAS (внутреннего), отсоедините отводящий водяной шланг ADAS (внутренний) от блока управления FSD.

    Примечание
    • Обязательно! Приступайте к демонтажу только после остывания охлаждающей жидкости в трубопроводе, во избежание ожогов от высокой температуры! Перед отсоединением отводящего шланга выполните гидроизоляцию блока управления FSD.
    • Перед ослаблением водяных шлангов сначала отверните крышку интегрированного расширительного бачка, чтобы сбросить давление в системе охлаждения электродвигателя и аккумуляторной батареи.
    • После сброса давления зажмите подводящий водяной шланг ADAS (внутренний) и отводящий водяной шланг ADAS (внутренний) шланговыми клещами.
  6. Шаг 6

    Выверните крепёжную гайку FSD-контроллера (4 шт.), снимите FSD-контроллер.

    🔧 торцевая головка 10 ммодноразовая деталь
    Примечание
    • При снятии FSD-контроллера следите, чтобы штуцер трубки охлаждающей жидкости FSD-контроллера был направлен вверх, во избежание попадания охлаждающей жидкости из FSD-контроллера в салон.
    • Шестигранная гайка с фланцем Q32006F36 является деталью одноразового использования, после каждого снятия/установки её необходимо заменять новой деталью.

Установка 6 шагов

  1. Шаг 1

    Установите контроллер FSD, установите крепёжные гайки контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь
  2. Шаг 2

    Подсоедините отводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут отводящего шланга ОЖ ADAS (внутреннего).

  3. Подсоедините подводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут подводящего шланга ОЖ ADAS (внутреннего).

  4. Ослабьте хомуты подводящего шланга ADAS (внутренний) и отводящего шланга ADAS (внутренний).

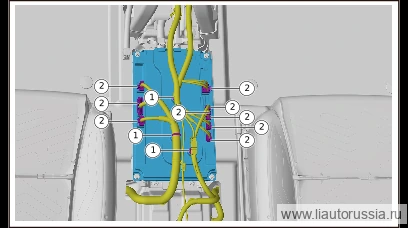

  5. Шаг 5

    Установите фиксатор жгута проводов контроллера FSD (3 шт.).

  6. Шаг 6

    Подсоедините разъём жгута проводов контроллера FSD (9 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите контроллер FSD, установите крепёжные гайки контроллера FSD…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
