Жгут проводов камеры переднего вида 120
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 45
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Левый солнцезащитный козырёк
- Крепёжный крючок солнцезащитного козырька
- облицовка верхней части левой стойки A в сборе
- Правый солнцезащитный козырёк
- Крепёжный крючок солнцезащитного козырька
- Поручень потолка переднего ряда
- облицовка верхней части правой стойки А в сборе
- плафон для чтения в сборе
- верхний кожух внутреннего зеркала заднего вида в сборе
- нижний корпус-крышка внутреннего зеркала заднего вида в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- средняя облицовка правой стойки B в сборе
- облицовка верхней части правой стойки B в сборе.
- Задний правый потолочный поручень
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- Задний левый потолочный поручень
- облицовка левого порога в сборе
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
- облицовка верхней части левой стойки C в сборе
- Демонтаж/монтаж узла потолка
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
Снятие 4 шагов
-

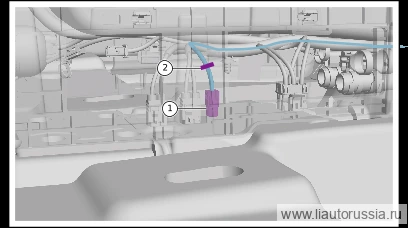

Отсоедините разъём(1 шт.) жгута проводов передней камеры 120 от блока управления FSD.
-
Обрежьте 120-контактный разъём жгута проводов передней камеры, оберните жгут термоусадочной трубкой.
-
Отсоедините разъём (1 шт.) жгута проводов камеры переднего вида 120 и камеры переднего вида.
-
Обрежьте 120-контактный разъём жгута проводов передней камеры, оберните жгут термоусадочной трубкой.
Установка 4 шагов
-
Установите разъём(1 шт.) жгута проводов камеры переднего вида 120 и камеры переднего вида.
-
С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.
-
Подсоедините разъём(1 шт.) жгута проводов передней камеры 120 к блоку управления FSD.
-
С помощью тканевой ленты примотайте жгут проводов камеры переднего вида 120 к жгуту проводов панели приборов в сборе.
