Жгут проводов гигабитного Ethernet

Низковольтные жгуты · Li L6 2024 · стр. 1775–1777 оригинала
10 шагов снятия10 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов гигабитного Ethernet

Подготовительные работы 45

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Складывание и поднятие спинки сиденья второго ряда
  6. Крышка багажника в сборе
  7. Аккумулятор книга владельца
  8. Левый солнцезащитный козырёк
  9. Крепёжный крючок солнцезащитного козырька
  10. облицовка верхней части левой стойки A в сборе
  11. Правый солнцезащитный козырёк
  12. Крепёжный крючок солнцезащитного козырька
  13. Поручень потолка переднего ряда
  14. облицовка верхней части правой стойки А в сборе
  15. плафон для чтения в сборе
  16. верхний кожух внутреннего зеркала заднего вида в сборе
  17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
  18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  19. средняя облицовка правой стойки B в сборе
  20. облицовка верхней части правой стойки B в сборе.
  21. Задний правый потолочный поручень
  22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  23. Шторка багажного отделения в сборе
  24. Экранирующая крышка багажного отделения в сборе.
  25. Кронштейн крышки багажного отделения в сборе
  26. Демонтаж/монтаж узла ящика для инструментов багажника
  27. облицовочная панель порога задней двери в сборе
  28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
  29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  30. облицовка правой задней боковины в сборе
  31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
  32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  33. облицовка верхней части левой стойки B в сборе.
  34. Задний левый потолочный поручень
  35. облицовка левого порога в сборе
  36. облицовка верхней части левой стойки D в сборе.
  37. облицовка левой задней боковины в сборе
  38. облицовка верхней части левой стойки C в сборе
  39. Демонтаж/монтаж узла потолка
  40. верхняя крышка кожуха направляющей сиденья
  41. верхняя крышка кожуха направляющей сиденья
  42. верхняя крышка кожуха направляющей сиденья
  43. верхняя крышка кожуха направляющей сиденья
  44. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  45. левая нижняя облицовочная панель центральной консоли в сборе

Снятие 10 шагов

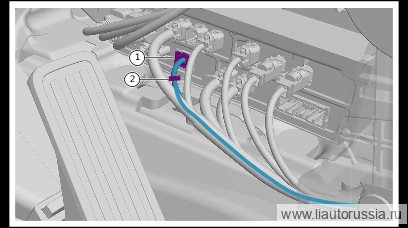

  1. Шаг 1

    Отсоедините разъём(1 шт.) гигабитного жгута Ethernet от блока HMI.

  2. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

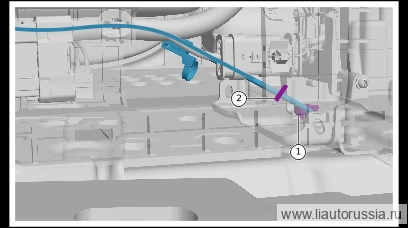

  3. Шаг 3

    Отсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet и P-BOX.

  4. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

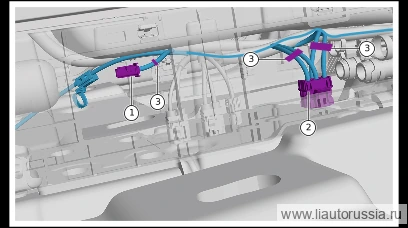

  5. Шаг 5

    Отсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet от жгута проводов кузова.

  6. Отсоедините разъём(1 шт.) гигабитного жгута Ethernet от блока управления FSD.

  7. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

  8. Шаг 8

    Отсоедините разъём (1 шт.) жгута проводов гигабитного Ethernet и жгута проводов радара.

  9. Расстыкуйте фиксатор(1 шт.) жгута проводов гигабитного Ethernet.

  10. Обрежьте разъём жгута проводов гигабитного Ethernet, оберните жгут проводов термоусадочной трубкой.

Установка 10 шагов

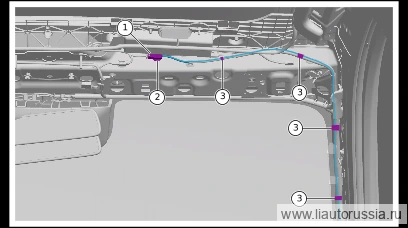

  1. Шаг 1

    Подсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet к жгуту проводов радара.

  2. Установите фиксатор(1 шт.) гигабитного жгута Ethernet.

  3. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

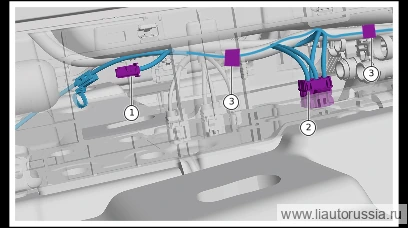

  4. Шаг 4

    Установите разъём (1 шт.) жгута проводов гигабитного Ethernet и жгута проводов кузова.

  5. Установите разъём(1 шт.) жгута проводов гигабитного Ethernet и блока управления FSD.

  6. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

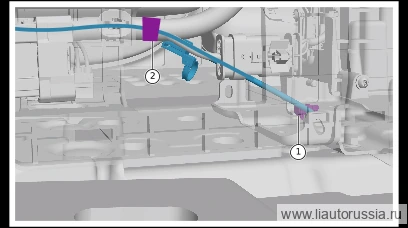

  7. Шаг 7

    Подсоедините разъём(1 шт.) жгута проводов гигабитного Ethernet к P-BOX.

  8. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.

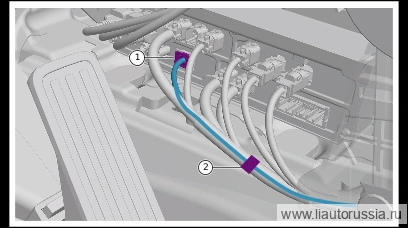

  9. Шаг 9

    Установите разъём(1 шт.) гигабитного жгута Ethernet на блок HMI.

  10. Обмотайте жгут проводов гигабитного Ethernet тканевой изолентой вокруг жгута проводов панели приборов в сборе.
