Нижний радиатор электродвигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во время работы увеличителя запаса хода температура охлаждающей жидкости в переднем модуле охлаждения очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться, пока охлаждающая жидкость в переднем модуле охлаждения остынет до комнатной температуры, и только после этого производить демонтаж, иначе горячая охлаждающая жидкость может вызвать ожоги.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или немедленно обратиться за медицинской помощью.
- После завершения установки опустите автомобиль до касания земли колёсами.
- В этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- В целях охраны окружающей среды отработанную охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- При демонтаже не допускайте попадания воды в разъём жгута проводов — перед отсоединением трубки необходимо закрыть его защитным колпачком.
- Ввиду большой массы устройства модуля переднего охлаждения при демонтаже и монтаже требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, чтобы не повредить устройство модуля переднего охлаждения или соединительные трубопроводы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 30
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- левый
- правый
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- правый передний комбинированный фонарь в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Узел монтажного кронштейна передней комбинированной фары
- Воздухоотводящий щиток радиатора двигателя в сборе
- верхняя поперечина радиатора, подузел в сборе
- Электровентилятор в сборе
- левый крэш-бокс передней дополнительной балки бампера в сборе
- Нижняя опора радиатора
- Компоненты усилителя бампера — правый энергопоглощающий короб переднего дополнительного усилителя бампера в сборе
- Нижняя опора радиатора
- Нижний уплотнитель радиатора в сборе
Снятие 2 шагов
-

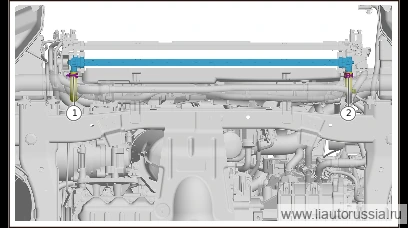

Ослабьте хомут отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините нижний радиатор электродвигателя в сборе от отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя.
-

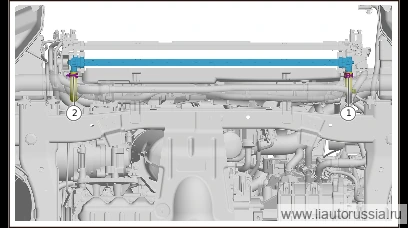

Ослабьте хомут соединительной трубки правой стороны низкотемпературного радиатора (1 шт.), отсоедините нижний радиатор электродвигателя в сборе от соединительной трубки правой стороны низкотемпературного радиатора, снимите нижний радиатор электродвигателя в сборе.
Установка 2 шагов
-
Установите нижний радиатор электродвигателя в сборе, подсоедините нижний радиатор электродвигателя в сборе к соединительной трубке правой стороны низкотемпературного радиатора, установите хомут соединительной трубки правой стороны низкотемпературного радиатора (1 шт.).
-
Подсоедините нижний радиатор электродвигателя в сборе к отводящему шлангу порта 2 электронного трёхходового клапана контура электродвигателя, установите хомут отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя (1 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
