Верхняя поперечина радиатора, подузел в сборе
Кузов · Li L7 2022–2023 · стр. 1281–1282 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- левый
- правый
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Узел монтажного кронштейна передней комбинированной фары
Снятие 1 шагов
-

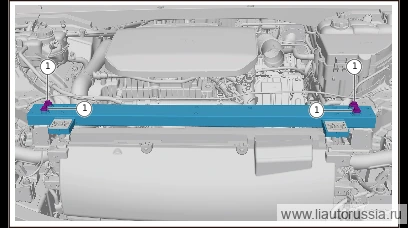

Выверните крепёжные болты верхней поперечины радиатора, подузел в сборе (4 шт.), снимите верхнюю поперечину радиатора, подузел в сборе.
🔧 Головка Примечание: X01-89184860 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммX01-89184860одноразовая деталь
Установка 1 шагов
-
Установите верхнюю поперечину радиатора в сборе, установите крепёжные болты верхней поперечины радиатора в сборе (4 шт.). X01-89184860 Болт с шестигранной фланцевой головкой и плоская шайба в сборе Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: X01-89184860 болт с шестигранной фланцевой головкой и плоская шайба в сборе являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 13 ммX01-89184860одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите верхнюю поперечину радиатора в сборе, установите крепёжные… | 23±2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
