Нижняя активная решётка радиатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
Снятие 2 шагов
-

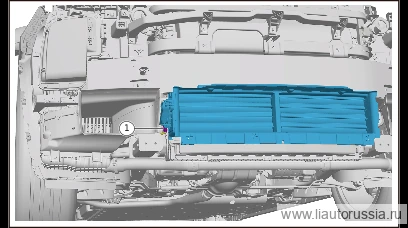

Отсоедините разъём (1 шт.) жгута проводов нижней активной решётки радиатора в сборе.
-

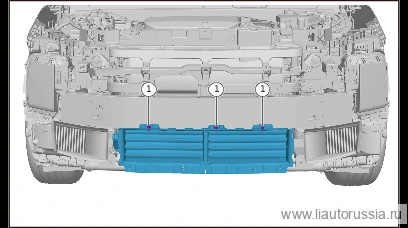

Выверните крепёжные болты нижней активной решётки радиатора в сборе (3 шт.), снимите нижнюю активную решётку радиатора в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите нижнюю активную решётку радиатора в сборе, установите крепёжные болты нижней активной решётки радиатора в сборе (3 шт.). Болт с шестигранной головкой Q146B0622F62L, пружинная шайба и плоская шайба в сборе Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка 10 мм -
Подсоедините разъём(1 шт.) жгута проводов активной решётки радиатора в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижнюю активную решётку радиатора в сборе, установите крепё… | 5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены нижней активной решётки радиатора
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка кругового обзора 360°
