Передняя дополнительная балка бампера, сварной узел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

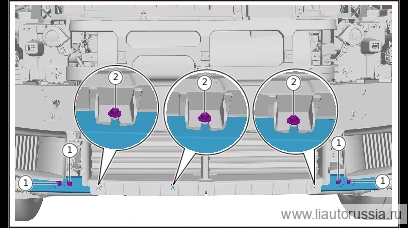

Выверните крепёжные болты нижней активной решётки радиатора в сборе (3 шт.).
🔧 Головка Примечание: X01-89184830 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммX01-89184830одноразовая деталь -
Выверните крепёжные болты передней дополнительной балки бампера, сварной узел в сборе (4 шт.), снимите переднюю дополнительную балку бампера, сварной узел в сборе.
🔧 головка 13 мм
Установка 2 шагов
-
Установите переднюю дополнительную балку бампера, сварной узел в сборе, установите крепёжные болты передней дополнительной балки бампера, сварного узла в сборе (4 шт.). X01-89184830 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89184830 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь -
Установите крепёжные болты нижней активной решётки радиатора в сборе (3 шт.). Q146B0622F62L Комплект: болт с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 Головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю дополнительную балку бампера, сварной узел в сборе… | 23±2 Н·м |
| Установите крепёжные болты нижней активной решётки радиатора в сборе (… | 5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
