Переднее комбинированное звёздчато-кольцевое освещение в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
Снятие 4 шагов
-

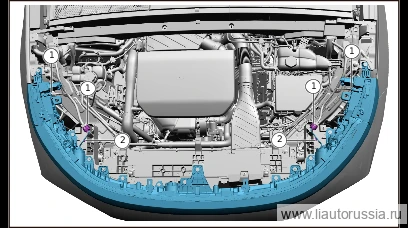

Отсоедините разъём жгута проводов переднего комбинированного фонаря со звёздчатым кольцом в сборе (4 шт.).
-
Отсоедините фиксирующую защёлку жгута проводов переднего комбинированного фонаря «звёздное кольцо» в сборе (2 шт.).
-

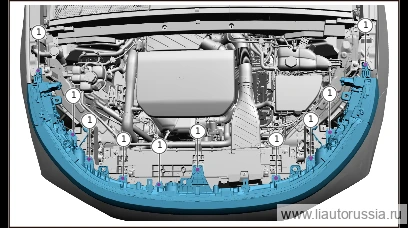

Выверните крепёжный болт переднего комбинированного звёздчато-кольцевого освещения в сборе (10 шт.), снимите переднее комбинированное звёздчато-кольцевое освещение в сборе.
🔧 головка Внимание: комбинированный крепёж — болт с шестигранной головкой Q146B0645F62LS, пружинная шайба и плоская шайба — являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми 10 ммодноразовая деталь -
Видео слева — видеоинструкция по демонтажу/монтажу переднего комбинированного фонаря типа «звёздное кольцо» в сборе, используйте его в качестве справки.
Установка 3 шагов
-
Установите передний комбинированный фонарь со звёздчатым кольцом в сборе, установите крепёжный болт переднего комбинированного фонаря со звёздчатым кольцом в сборе (10 шт.). Q146B0645F62LS Комбинация болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 4.5±0.5 Н·м
⚙︎ 4.5±0.5 Н·м🔧 Торцовая головка Внимание: Q146B0645F62LS Комбинация болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь -
Подсоедините разъём жгута проводов переднего комбинированного фонаря «звёздное кольцо» в сборе (4 шт.).
-
Установите крепёжную защёлку жгута проводов переднего комбинированного звёздчато-кольцевого освещения в сборе (4 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний комбинированный фонарь со звёздчатым кольцом в сбо… | 4.5±0.5 Н·м |
