Правый

Подготовительные работы 5

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Открытие и закрытие капота
5. Передняя защита моторного отсека

Снятие 3 шагов

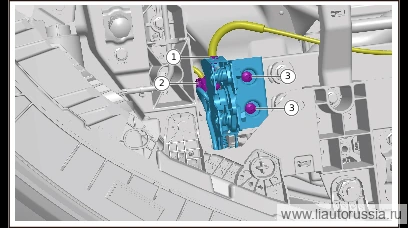

1.

   1

   Отсоедините разъёмный трос замка капота в сборе от троса узла замка капота в сборе — правый.
2. 2

   Отсоедините разъём жгута проводов узла замка капота в сборе — правого (1 шт.).
3. 3

   Выверните крепёжный винт узла замка капота в сборе — правого (2 шт.), снимите узел замка капота в сборе — правый.

   🔧 головка-бита Внимание: винт с внутренним шестигранным фигурным гнездом Q215B0616T1F71 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь T30одноразовая деталь

Установка 3 шагов

1.

   1

   Установите узел замка капота в сборе — правый, установите крепёжные винты узла замка капота в сборе — правый (2 шт.). Винт Q215B0616T1F71 с внутренним шестигранником и цилиндрической головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Торцевая головка Внимание: винт Q215B0616T1F71 с внутренним шестигранником и цилиндрической головкой является одноразовой деталью, после каждого демонтажа необходимо заменять его новым T30одноразовая деталь
2. 2

   Подсоедините разъём жгута проводов узла замка капота в сборе — правый (1 шт.).
3. 3

   Подсоедините разъёмный трос замка капота в сборе к узлу замка капота в сборе — правый.

Моменты затяжки — сводка
