Компоненты балки бампера — Передняя балка бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- правый передний комбинированный фонарь в сборе
Снятие 4 шагов
-

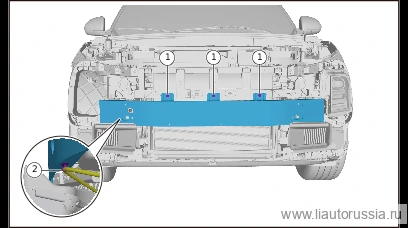

Выверните крепёжные болты соединительной пластины балки бампера (3 шт.).
🔧 головка 10 мм -
Отсоедините фиксатор жгута проводов кузова (1 шт.).
-

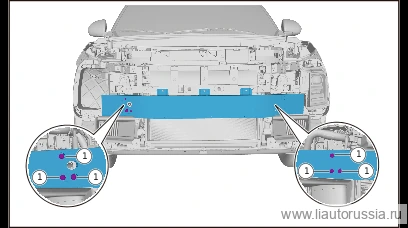

Выверните крепёжные болты усилителя переднего бампера в сборе (6 шт.), снимите усилитель переднего бампера в сборе.
🔧 Головка Примечание: X01-89186104 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 15 ммX01-89186104одноразовая деталь -
Выверните крепёжные болты соединительной пластины балки бампера (6 шт.), снимите переднюю балку бампера в сборе.
🔧 головка 10 мм
Установка 4 шагов
-
Установите переднюю балку бампера в сборе, установите крепёжные болты соединительной пластины балки бампера (6 шт.). Комбинированный болт с шестигранной головкой Q146B0622F62L, пружинной шайбой и плоской шайбой Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 головка 10 мм -
Установите переднюю балку бампера в сборе, установите крепёжные болты передней балки бампера в сборе (6 шт.). X01-89186104 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 60±5 Н·м
⚙︎ 60±5 Н·м🔧 Головка Внимание: X01-89186104 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 15 ммX01-89186104одноразовая деталь -
Установите крепёжные болты соединительной пластины усилителя бампера (3 шт.). Q146B0622F62L Комплект из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 8±1 Н·м
⚙︎ 8±1 Н·м🔧 Головка 10 мм -
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю балку бампера в сборе, установите крепёжные болты… | 8±1 Н·м |
| Установите переднюю балку бампера в сборе, установите крепёжные болты… | 60±5 Н·м |
| Установите крепёжные болты соединительной пластины усилителя бампера (… | 8±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
