Левый крэш-бокс передней дополнительной балки бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Выходная трубка интеркулера I
Снятие 2 шагов
-
Выверните крепёжные болты нижней опоры радиатора (2 шт.).
🔧 Головка Внимание: Q146B0830F61L комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь -

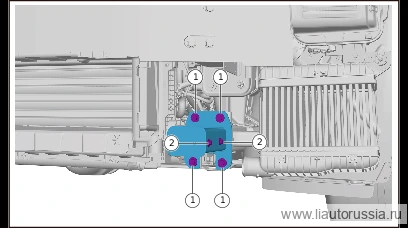

Выверните крепёжные болты левого энергопоглощающего короба переднего дополнительного усилителя бампера в сборе (4 шт.), снимите левый энергопоглощающий короб переднего дополнительного усилителя бампера в сборе.
🔧 Головка 13 мм
Установка 2 шагов
-
Установите левую деформируемую вставку передней дополнительной балки бампера в сборе, установите крепёжные болты левой деформируемой вставки передней дополнительной балки бампера в сборе (4 шт.). Комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой Q146B0830F61L, пружинной шайбой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммодноразовая деталь -
Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-89186099 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммX01-89186099
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую деформируемую вставку передней дополнительной балки б… | 23±2 Н·м |
| Установите крепёжные болты нижней опоры радиатора (2 шт.). X01-8918609… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
