Выходная трубка интеркулера I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

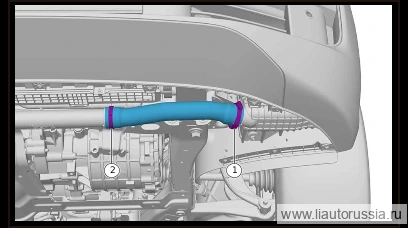

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-
Ослабьте хомут крепления выходной трубки интеркулера I (1 шт.), отсоедините выходную трубку интеркулера I от левого интеркулера.
🔧 головка 7 мм -
Снимите хомут крепления выходной трубки интеркулера I (1 шт.), снимите выходную трубку интеркулера I.
🔧 клещи для одноушкового бесступенчатого хомута Внимание: Одноушковый бесступенчатый хомут является деталью одноразового использования, после каждого демонтажа/монтажа необходимо устанавливать новую детальодноразовая деталь
Установка 2 шагов
-
Подсоедините выходную трубку интеркулера I к выходной трубке интеркулера II, установите хомут крепления выходной трубки интеркулера I (1 шт.).
🔧 клещи для одноушкового бесступенчатого хомута -
Подсоедините выходную трубку интеркулера I к левому интеркулеру, установите хомут крепления выходной трубки интеркулера I (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 Инструмент: головка 7 мм Момент затяжки: 6±0
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините выходную трубку интеркулера I к левому интеркулеру, устан… | 6±0.5 Н·м |
