Электровентилятор в сборе

Подготовительные работы 22

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Правая защита моторного отсека в сборе
8. Левая защита моторного отсека в сборе
9. левый
10. правый
11. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
12. переднее комбинированное звёздчато-кольцевое освещение в сборе
13. Накладка правой передней колёсной арки в сборе
14. Накладка правой передней колёсной арки в сборе
15. Подъём и опускание автомобиля
16. Нижняя защита переднего бампера в сборе
17. Демонтаж/монтаж узла переднего бампера в сборе
18. передняя дополнительная балка бампера, сварной узел в сборе
19. Нижняя активная решётка радиатора в сборе
20. Компоненты балки бампера — Передняя балка бампера в сборе
21. Узел монтажного кронштейна передней комбинированной фары
22. верхняя поперечина радиатора, подузел в сборе

Снятие 8 шагов

1.

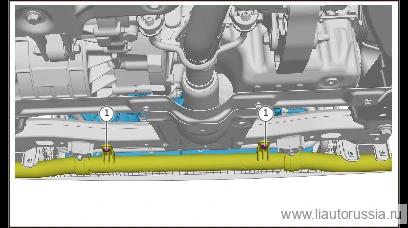

   1

   Выверните фиксирующий болт (2 шт.) трубопровода выпуска интеркулера I в сборе, отведите трубопровод выпуска интеркулера I в сборе в сторону.

   🔧 головка 10 мм

2.

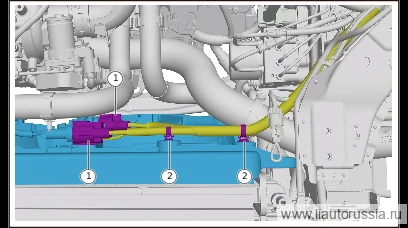

   2

   Отсоедините разъём (2 шт.) жгута проводов электровентилятора в сборе.
3. 3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.

4.

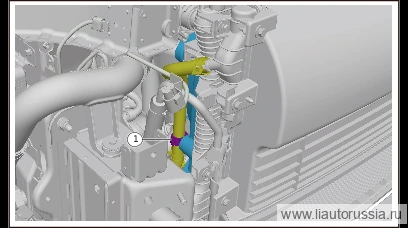

   4

   Отсоедините фиксирующую защёлку (1 шт.) соединительной трубки охлаждающей жидкости правой стороны низкотемпературного радиатора.

5.

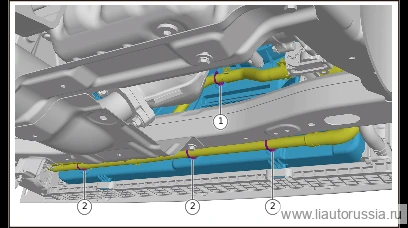

   5

   Отсоедините фиксирующую защёлку (1 шт.) подводящего шланга электронного трёхходового клапана контура электродвигателя.
6. 6

   Отсоедините фиксирующую защёлку (3 шт.) отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя.

7.

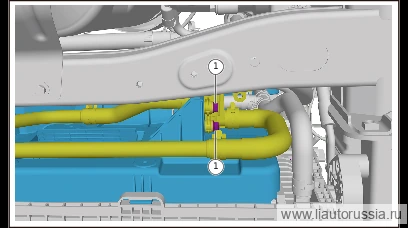

   7

   Выверните фиксирующий болт (2 шт.) электронного трёхходового клапана, отсоедините электронный трёхходовой клапан от электровентилятора в сборе.

   🔧 головка 10 мм

8.

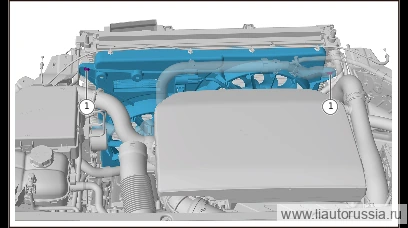

   8

   Выверните фиксирующий болт (2 шт.) электровентилятора в сборе, снимите электровентилятор в сборе.

   🔧 головка 10 мм

Установка 8 шагов

1. 1

   Установите электровентилятор в сборе, установите фиксирующий болт (2 шт.) электровентилятора в сборе. Q146B0622F62L шестигранный болт, пружинная шайба и плоская шайба в комплекте. Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка 10 мм

2.

   2

   Подсоедините электронный трёхходовой клапан к электровентилятору в сборе, установите фиксирующий болт (2 шт.) электронного трёхходового клапана. Q1860625F61 шестигранный фланцевый болт. Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка 10 ммQ1860625F61

3.

   3

   Установите фиксирующую защёлку (3 шт.) отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя.
4. 4

   Установите защёлку крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).

5.

   5

   Установите фиксирующую защёлку (1 шт.) соединительной трубки охлаждающей жидкости правой стороны низкотемпературного радиатора.

6.

   6

   Установите фиксатор жгута проводов моторного отсека (2 шт.).
7. 7

   Установите разъём (2 шт.) жгута проводов электровентилятора в сборе.

8.

   8

   Установите фиксирующий болт (2 шт.) трубопровода выпуска интеркулера I в сборе. Q140B0630F71L шестигранный болт и плоская шайба в комплекте. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
