Нижний уплотнитель радиатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли колёсами.
- В этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- Ввиду большой массы устройства модуля переднего охлаждения при демонтаже и монтаже требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, чтобы не повредить устройство модуля переднего охлаждения или соединительные трубопроводы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- левый
- правый
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- правый передний комбинированный фонарь в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Узел монтажного кронштейна передней комбинированной фары
- Воздухоотводящий щиток радиатора двигателя в сборе
- верхняя поперечина радиатора, подузел в сборе
- Электровентилятор в сборе
- левый крэш-бокс передней дополнительной балки бампера в сборе
- Нижняя опора радиатора
- Компоненты усилителя бампера — правый энергопоглощающий короб переднего дополнительного усилителя бампера в сборе
- Нижняя опора радиатора
Снятие 2 шагов
-

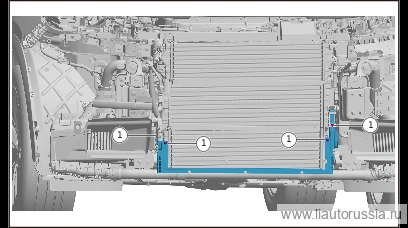

Выверните фиксирующий винт радиатора двигателя (ДВС) в сборе (4 шт.).
🔧 торцевая головка-бита T25 -

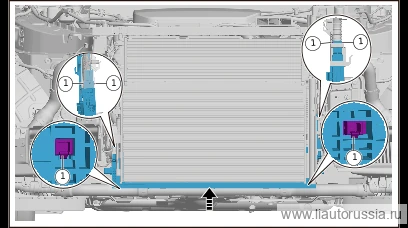

Отожмите фиксатор нижнего уплотнителя радиатора в сборе (6 шт.), снимите нижний уплотнитель радиатора в сборе в направлении, указанном стрелкой.
Установка 2 шагов
-
Установите нижний уплотнитель радиатора в сборе в направлении, указанном стрелкой, установите фиксатор нижнего уплотнителя радиатора в сборе (6 шт.).
-
Установите фиксирующий винт (4 шт.) радиатора двигателя в сборе.
🔧 головка T25
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
