Жгут проводов экрана HMI центральной консоли
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 31
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- крышка HUD в сборе.
- облицовка верхней части левой стойки A в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- крышка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- облицовка верхней части правой стойки А в сборе
- правая боковая крышка панели приборов
- правая защитная панель в ногах в сборе
- плафон освещения перчаточного ящика
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- бокс для телефона центральной консоли в сборе
- корпус центральной консоли в сборе
- корпус панели приборов в сборе.
Снятие 4 шагов
-

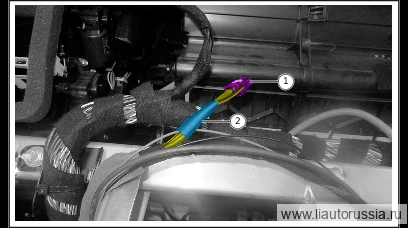

Обрежьте разъём жгута проводов экрана HMI центральной консоли.
-
Оберните жгут проводов центрального экрана HMI термоусадочной трубкой.
-
Обрежьте разъём жгута проводов экрана HMI центральной консоли.
-
Оберните жгут проводов центрального экрана HMI термоусадочной трубкой.
Установка 1 шагов
-
Обмотайте жгут проводов центрального дисплея HMI тканевой изолентой вокруг жгута проводов панели приборов в сборе.
