Механизм газораспределения — Центральный палец (с уплотнительным кольцом)

Подготовительные работы 41

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Декоративный кожух двигателя в сборе
7. Декоративный колпачок
8. Щётка стеклоочистителя основного рычага в сборе
9. Щётка стеклоочистителя вспомогательного рычага в сборе
10. Задний уплотнитель моторного отсека
11. Передняя защита моторного отсека
12. Левая защита моторного отсека в сборе
13. Правая защита моторного отсека в сборе
14. Облицовочная панель вентиляции переднего щита в сборе
15. Верхний узел второй защитной стенки в сборе
16. Соединительная поперечина стаканов передних амортизаторов
17. Воздушный фильтр в сборе
18. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
19. Впускной коллектор в сборе
20. Правая опора переднего силового агрегата в сборе
21. Кронштейн переднего датчика кислорода
22. Правый кронштейн опоры силового агрегата
23. соединительная трубка Вентури II
24. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
25. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
26. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
27. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
28. Верхняя уплотнительная прокладка топливного насоса высокого давления
29. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
30. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
31. Кронштейн топливной подающей трубки
32. Кронштейн крепления декоративного кожуха
33. Крышка головки блока цилиндров в сборе
34. Подъём и опускание автомобиля
35. Задняя защитная панель передней части днища
36. Нижняя защита переднего бампера в сборе
37. Колесо в сборе
38. Правая передняя колёсная арка
39. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
40. Шкив и натяжной ролик, узел — Ремень
41. Демпферный шкив

Снятие 1 шагов

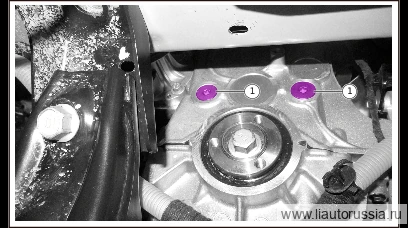

1.

   1

   Выверните центральный палец (с уплотнительным кольцом).

   🔧 насадка-бита H6

   Примечание

   • При демонтаже центрального пальца (с уплотнительным кольцом) осторожно извлеките центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Если уплотнительное кольцо повреждено, замените его новым.

Установка 2 шагов

1.

   1

   Установите центрирующий штифт (с уплотнительным кольцом O-образного сечения).

   Примечание

   • При установке центрирующего штифта (с уплотнительным кольцом O-образного сечения) устанавливайте его аккуратно, во избежание повреждения.
   • В случае повреждения уплотнительного кольца O-образного сечения замените его на новое.
   • Момент затяжки:.

2.

   2

   5±2.35 Н·м

   🔧 H6, торцевая головка с битой

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
