Демпферный шкив
Блок двигателя в сборе · Li L6 2024 · стр. 402–403 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Колесо в сборе
- Правая передняя колёсная арка
- Задняя защитная панель передней части днища
- Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
- Шкив и натяжной ролик, узел — Ремень
Снятие 1 шагов
-

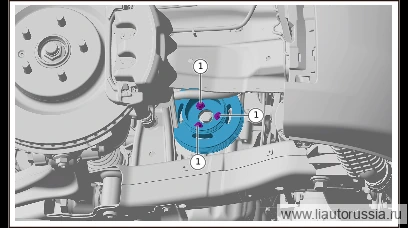

Выверните крепёжные болты демпферного шкива (3 шт.), снимите демпферный шкив.
🔧 головка E10
Установка 1 шагов
-
Установите шкив демпфера, установите болты крепления шкива демпфера (3 шт.) в порядке номеров. Момент затяжки: 32±3 Н·м
⚙︎ 32±3 Н·м🔧 головка E10 Примечание: перед установкой рекомендуется протереть шкив, удалив грязь, масляные загрязнения и следы коррозии с поверхности, обеспечив чистоту сопрягаемых поверхностей
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите шкив демпфера, установите болты крепления шкива демпфера (3… | 32±3 Н·м |
