Интегрированный модуль терморегулирования — интегрированный модуль водяного контура
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- При нагреве охлаждающей жидкости образуются пары, вдыхания которых следует избегать.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или сразу обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 32
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Правый водосточный патрубок вентиляционной облицовки переднего щита
- Верхний правый блок второй защитной перегородки в сборе
- Верхний узел второй защитной стенки в сборе
- Верхний левый блок второй перегородки моторного отсека
- Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Трубопровод низкого давления переднего испарителя в сборе
- Интегрированный модуль управления температурными режимами
- Интегрированный модуль управления теплом — интегрированный модуль хладагентного контура
Снятие 2 шагов
-

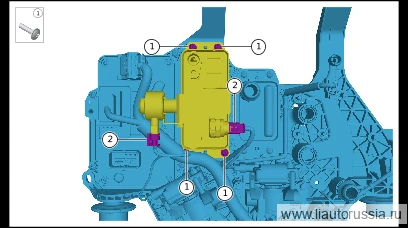

Отсоедините разъём (2 шт.) жгута проводов интегрированного модуля со стороны хладагента.
-
Выверните крепёжный болт интегрированного модуля со стороны хладагента (4 шт.), снимите интегрированный модуль со стороны хладагента. Оснастка: головка-бита T20
🔧 бита-головка T20
Установка 2 шагов
-
Установите интегрированный модуль контура хладагента, установите крепёжный болт(4 шт.) интегрированного модуля контура хладагента. Болт LAA-90000416, момент затяжки: 5±0.5 Н·м
⚙︎ 5±0.5 Н·м🔧 головка-бита T20 -
Подсоедините разъём жгута проводов интегрированного модуля хладагентного контура (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите интегрированный модуль контура хладагента, установите крепё… | 5±0.5 Н·м |
