Цепь масляного насоса

Подготовительные работы 35

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Подъём и опускание автомобиля
9. Слив и заправка моторного масла увеличителя запаса хода
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Левый уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правый уплотнитель моторного отсека
15. Правая защита моторного отсека в сборе
16. Декоративный кожух двигателя в сборе
17. правая опора переднего силового агрегата в сборе
18. Кронштейн переднего датчика кислорода
19. Правый кронштейн опоры силового агрегата
20. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
21. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
22. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
23. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
24. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
25. Верхняя уплотнительная прокладка топливного насоса высокого давления
26. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
27. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
28. Кронштейн топливной подающей трубки
29. Кронштейн крепления декоративного кожуха
30. Крышка головки блока цилиндров в сборе
31. Шкив и натяжной ролик, узел — Ремень
32. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
33. Верхняя направляющая в сборе
34. Механизм газораспределения (шестерёнчатый привод)-Цепь ГРМ
35. Крышка звёздочки

Снятие 1 шагов

1.

   1

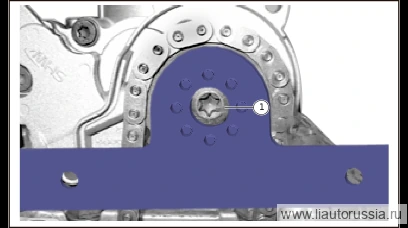

   Зафиксируйте звёздочку масляного насоса приспособлением для фиксации ведущего колеса масляного насоса, выверните крепёжный болт звёздочки масляного насоса, отсоедините звёздочку масляного насоса от цепи масляного насоса, снимите звёздочку масляного насоса, снимите цепь масляного насоса.

   🔧 торцевая головка T45

Установка 1 шагов

1.

   1

   Зафиксируйте звёздочку масляного насоса приспособлением для фиксации ведущего колеса масляного насоса, установите цепь масляного насоса, соедините звёздочку масляного насоса с цепью масляного насоса, установите звёздочку масляного насоса, установите крепёжный болт звёздочки масляного насоса. Болт с цилиндрической головкой и внутренним шестигранным (Torx) профилем 1000155 Момент затяжки: (5±1) Н·м + (90±3)°

   ⚙︎ (5±1) Н·м🔧 торцевая головка Внимание: болт с цилиндрической головкой и внутренним шестигранным (Torx) профилем 1000155 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой деталью T45одноразовая деталь

Моменты затяжки — сводка
