Модуль переднего охлаждения в сборе

Подготовительные работы 31

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Правая защита моторного отсека в сборе
8. Левая защита моторного отсека в сборе
9. левый
10. правый
11. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
12. переднее комбинированное звёздчато-кольцевое освещение в сборе
13. Накладка правой передней колёсной арки в сборе
14. Накладка арки левого переднего колеса в сборе
15. Подъём и опускание автомобиля
16. Нижняя защита переднего бампера в сборе
17. Демонтаж/монтаж узла переднего бампера в сборе
18. правый передний комбинированный фонарь в сборе
19. передняя дополнительная балка бампера, сварной узел в сборе
20. Нижняя активная решётка радиатора в сборе
21. Компоненты балки бампера — Передняя балка бампера в сборе
22. Узел монтажного кронштейна передней комбинированной фары
23. Воздухоотводящий щиток радиатора двигателя в сборе
24. Верхний уплотнитель радиатора в сборе
25. верхняя поперечина радиатора, подузел в сборе
26. Верхняя опора радиатора
27. Верхняя опора радиатора
28. Электровентилятор в сборе
29. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
30. Откачка и заправка хладагента
31. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя

Снятие 14 шагов

1.

   1

   Ослабьте хомут (нижний) соединительной трубки правой стороны низкотемпературного радиатора (1 шт.), отсоедините соединительную трубку правой стороны низкотемпературного радиатора от модуля переднего охлаждения в сборе.

2.

   2

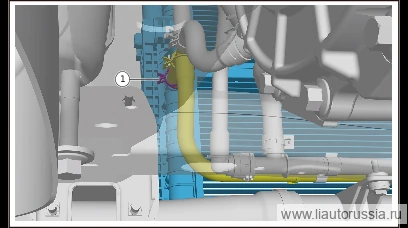

   Ослабьте хомут отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините отводящий шланг порта 2 электронного трёхходового клапана контура электродвигателя от модуля переднего охлаждения в сборе.

3.

   3

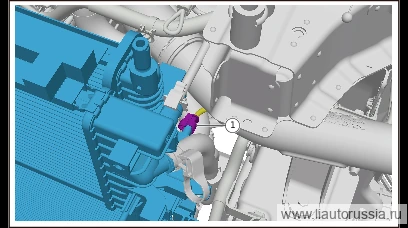

   Отсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

4.

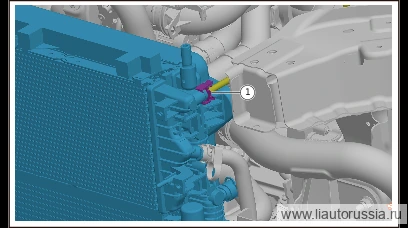

   4

   Отсоедините фиксатор обратного патрубка электродвигателя (1 шт.), отсоедините обратный патрубок электродвигателя от модуля переднего охлаждения в сборе.

5.

   5

   Отсоедините фиксатор соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).
6. 6

   Ослабьте хомут соединительной трубки левой стороны низкотемпературного радиатора (1 шт.), отсоедините соединительную трубку левой стороны низкотемпературного радиатора от модуля переднего охлаждения в сборе.

7.

   7

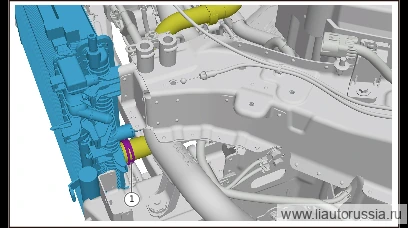

   Ослабьте хомут подводяще-отводящего шланга ОЖ радиатора (1 шт.), отсоедините отводящий шланг ОЖ радиатора от модуля переднего охлаждения в сборе.

8.

   8

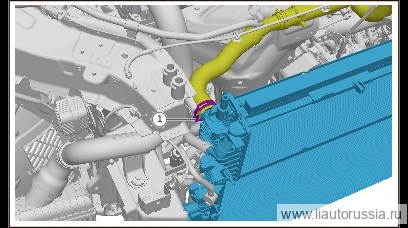

   Ослабьте хомут подводящего шланга ОЖ радиатора (1 шт.), отсоедините подводящий шланг ОЖ радиатора от модуля переднего охлаждения в сборе.

9.

   9

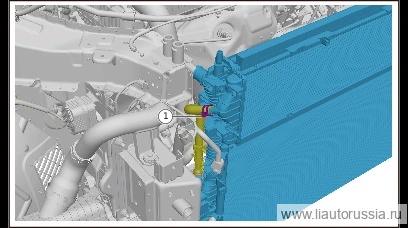

   Ослабьте хомут (верхний) соединительной трубки правой стороны низкотемпературного радиатора (1 шт.), отсоедините соединительную трубку правой стороны низкотемпературного радиатора от модуля переднего охлаждения в сборе.

10.

    10

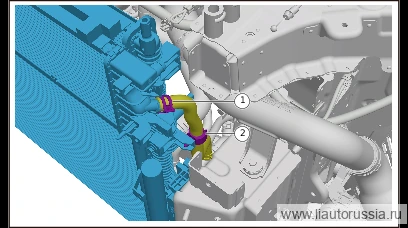

    Выверните фиксирующую гайку выпускной трубки компрессора в сборе (1 шт.), отсоедините выпускную трубку компрессора в сборе от модуля переднего охлаждения в сборе.

    🔧 торцевая головка 10 мм

11.

    11

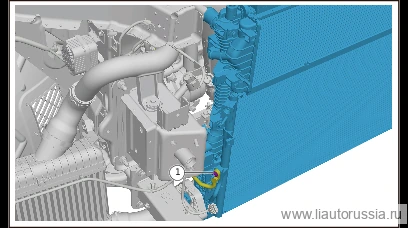

    Выверните фиксирующую гайку трубки слива жидкости конденсатора в сборе (1 шт.), отсоедините трубку слива жидкости конденсатора в сборе от модуля переднего охлаждения в сборе.

    🔧 торцевая головка 10 мм

12.

    12

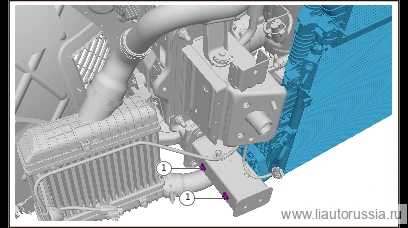

    Выверните фиксирующий болт нижней опоры радиатора (правой) (2 шт.).

    🔧 торцевая головка 10 мм

13.

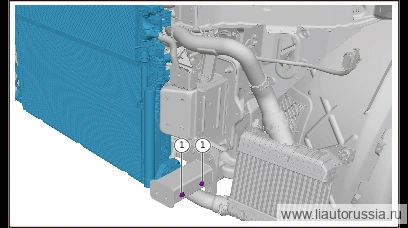

    13

    Выверните фиксирующий болт нижней опоры радиатора (левой) (2 шт.), снимите модуль переднего охлаждения в сборе и нижнюю опору радиатора.

    🔧 торцевая головка 10 мм

14.

    14

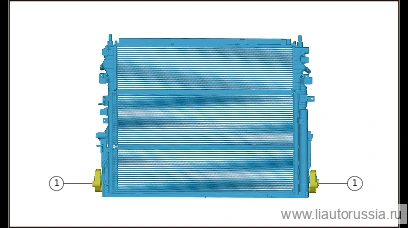

    Снимите нижнюю опору радиатора (2 шт.).

Установка 15 шагов

1.

   1

   Установите нижнюю опору радиатора (2 шт.).

2.

   2

   Установите модуль переднего охлаждения в сборе и нижнюю опору радиатора, установите фиксирующий болт нижней опоры радиатора (левой) (2 шт.). X01-89186099 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммX01-89186099

3.

   3

   Установите фиксирующий болт нижней опоры радиатора (правой) (2 шт.). X01-89186099 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммX01-89186099

4.

   4

   Установите трубку слива жидкости конденсатора в сборе, установите фиксирующую гайку трубки слива жидкости конденсатора в сборе (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

5.

   5

   Установите выпускную трубку компрессора в сборе, установите фиксирующую гайку выпускной трубки компрессора в сборе (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
6. 6

   Подсоедините соединительную трубку правой стороны низкотемпературного радиатора

7.

   7

   Подсоедините соединительную трубку правой стороны низкотемпературного радиатора (верхнюю) к модулю переднего охлаждения в сборе, установите хомут соединительной трубки правой стороны низкотемпературного радиатора (1 шт.).

8.

   8

   Подсоедините подводящий шланг ОЖ радиатора к модулю переднего охлаждения в сборе, установите хомут подводящего шланга ОЖ радиатора (1 шт.).

9.

   9

   Подсоедините отводящий шланг ОЖ радиатора к модулю переднего охлаждения в сборе, установите хомут подводяще-отводящего шланга ОЖ радиатора (1 шт.).

10.

    10

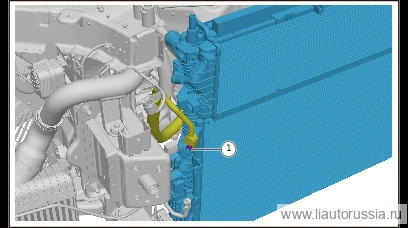

    Подсоедините соединительную трубку левой стороны низкотемпературного радиатора к модулю переднего охлаждения в сборе, установите хомут соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).
11. 11

    Установите фиксатор соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).

12.

    12

    Подсоедините обратный патрубок электродвигателя к модулю переднего охлаждения в сборе, установите фиксатор обратного патрубка электродвигателя (1 шт.).

13.

    13

    Подсоедините разъём жгута проводов моторного отсека в сборе (1 шт.).

14.

    14

    Подсоедините отводящий шланг порта 2 электронного трёхходового клапана контура электродвигателя к модулю переднего охлаждения в сборе, установите хомут отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателя (1 шт.).

15.

    15

    Подсоедините соединительную трубку правой стороны низкотемпературного радиатора к модулю переднего охлаждения в сборе, установите хомут (нижний) соединительной трубки правой стороны низкотемпературного радиатора (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Регулировка высоты фары
