Верхний уплотнитель радиатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- правый передний комбинированный фонарь в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Узел монтажного кронштейна передней комбинированной фары
Снятие 1 шагов
-

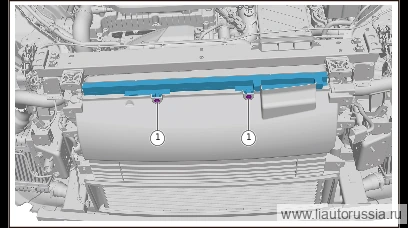

Отсоедините фиксирующий винт верхнего уплотнителя радиатора в сборе (2 шт.), снимите верхний уплотнитель радиатора в сборе.
🔧 крестовая отвёртка
Установка 1 шагов
-
Установите верхний уплотнитель радиатора в сборе, установите фиксирующий винт верхнего уплотнителя радиатора в сборе (2 шт.). Q221B4816F71 комбинированный саморез с крестообразным шлицем, цилиндрической головкой и плоской шайбой Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёртка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите верхний уплотнитель радиатора в сборе, установите фиксирующ… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
