Правая боковая шторка безопасности в сборе

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. облицовка верхней части правой стойки А в сборе
15. плафон для чтения в сборе
16. верхний кожух внутреннего зеркала заднего вида в сборе
17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
19. средняя облицовка правой стойки B в сборе
20. облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
33. облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. облицовка левого порога в сборе
36. облицовка верхней части левой стойки D в сборе.
37. облицовка левой задней боковины в сборе
38. облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка

Снятие 8 шагов

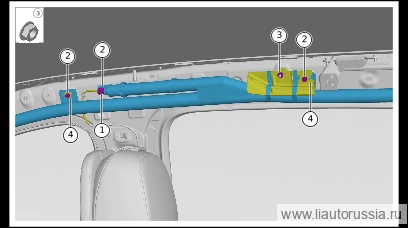

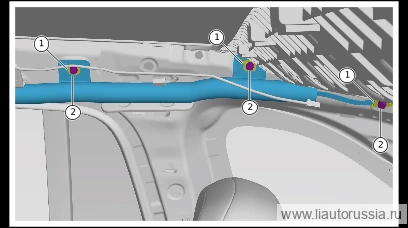

1.

   1

   Отсоедините разъём жгута проводов правой шторки безопасности в сборе (1 шт.).
2. 2

   Выверните фиксирующий болт узла правой шторки безопасности (3 шт.).

   🔧 головка 10 мм
3. 3

   Выверните крепёжную гайку (1 шт.) правой шторки безопасности в сборе.

   🔧 торцевая головка 10 ммодноразовая деталь

   Примечание. Шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждой сборке/разборке необходимо заменять её на новую.
4. 4

   Отсоедините защёлку (2 шт.), соединяющую правую шторку безопасности в сборе с кузовом.

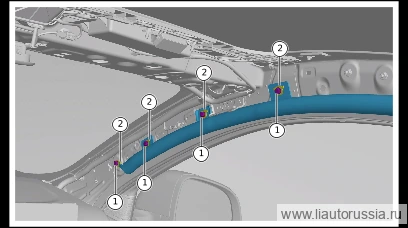

5.

   5

   Выверните фиксирующий болт узла правой шторки безопасности (4 шт.).

   🔧 головка 10 мм
6. 6

   Отсоедините защёлку (4 шт.), соединяющую правую шторку безопасности в сборе с кузовом.

7.

   7

   Выверните фиксирующий болт узла правой шторки безопасности (3 шт.).

   🔧 головка 10 мм
8. 8

   Отсоедините фиксатор (3 шт.), соединяющий узел правой шторки безопасности с кузовом, снимите узел правой шторки безопасности.

Установка 9 шагов

1.

   1

   Установите узел правой шторки безопасности, установите фиксатор соединения узла правой шторки безопасности с кузовом (3 шт.).
2. 2

   Установите крепёжный болт (3 шт.) правой шторки безопасности в сборе.

   🔧 торцевая головка 10 мм

3.

   3

   Установите защёлку (4 шт.), соединяющую правую шторку безопасности в сборе с кузовом.
4. 4

   Установите крепёжный болт (4 шт.) правой шторки безопасности в сборе.

   🔧 торцевая головка 10 мм

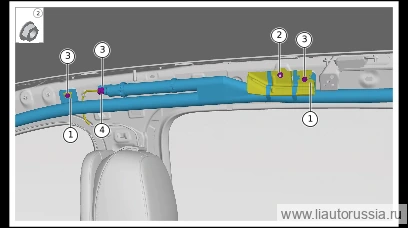

5.

   5

   Установите защёлку (2 шт.), соединяющую правую шторку безопасности в сборе с кузовом.
6. 6

   Установите крепёжную гайку (1 шт.) узла правой шторки безопасности. Гайка шестигранная фланцевая Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, после каждого снятия/установки необходимо заменять новой деталью 10 ммодноразовая деталь
7. 7

   Установите крепёжный болт (3 шт.) правой шторки безопасности в сборе.

   🔧 торцевая головка 10 мм
8. 8

   Установите разъём жгута проводов узла правой шторки безопасности (1 шт.).

9.

   9

   ★★★★★ Внимание при замене подушек безопасности: Если сработала любая из перечисленных ниже подушек безопасности или ремней безопасности, необходимо одновременно заменить блок управления подушками безопасности (ECU) на новый: I. Подушки безопасности: подушка безопасности переднего пассажира подушка безопасности водителя левая шторка безопасности в сборе правая шторка безопасности в сборе боковая подушка безопасности водителя боковая подушка безопасности переднего пассажира боковая подушка безопасности второго ряда слева боковая подушка безопасности второго ряда справа дальняя подушка безопасности II. Ремни безопасности: левый передний нижний преднатяжитель ретрактор ремня безопасности второго ряда справа ретрактор ремня безопасности переднего ряда справа ретрактор ремня безопасности второго ряда слева ретрактор ремня безопасности переднего ряда слева правый передний нижний преднатяжитель…………………………………………

Моменты затяжки — сводка
