Молдинг переднего правого подстаканника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 34
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- фонарь подсветки ног переднего ряда справа
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- левая средняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
- панель заднего кондиционера в сборе
- верхняя задняя крышка центральной консоли в сборе
- USB первого ряда
- Центральная консоль в сборе — верхняя декоративная панель центральной консоли в сборе
- правый передний подстаканник центральной консоли
Снятие 1 шагов
-

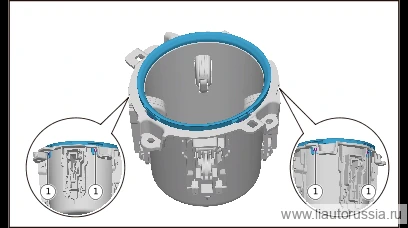

Отсоедините фиксатор (4 шт.) крепления декоративной накладки переднего правого подстаканника к переднему правому подстаканнику центральной консоли в сборе.
Установка 1 шагов
-
Установите молдинг правого переднего подстаканника и защёлкните его на фиксирующей защёлке (4 шт.) правого переднего подстаканника центральной консоли в сборе.
