USB первого ряда

Мультимедиа · Li L6 2024 · стр. 38–39 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

USB первого ряда

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. панель заднего кондиционера в сборе

Снятие 3 шагов

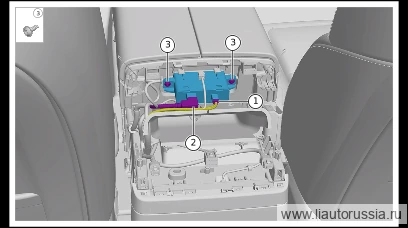

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов USB.

  2. Отсоедините разъём жгута проводов центральной консоли (1 шт.).

  3. Шаг 3

    Выверните крепёжные винты USB первого ряда (2 шт.), снимите USB первого ряда.

    🔧 бита T25

Установка 3 шагов

  1. Установите USB первого ряда, установите крепёжные винты USB первого ряда (2 шт.). X01-89274012 самонарезающий винт с полукруглой головкой, фланцем и внутренним шестигранным шлицем-звёздочкой Момент затяжки: 1,5±0,2 Н·м

    ⚙︎ 1.5±0.2 Н·м🔧 бита-головка T25X01-89274012

  2. Подсоедините разъём(1 шт.) жгута проводов USB.

  3. Подсоедините разъём жгута проводов центральной консоли (1 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите USB первого ряда, установите крепёжные винты USB первого ря…1.5±0.2 Н·м
