Панель заднего кондиционера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Перед поддеванием декоративной панели закройте зону поддевания полотенцем для защиты от царапин.
- Обязательно следите за тем, чтобы не повредить элементы салона при демонтаже и монтаже.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 5 шагов
-
С помощью пластиковой лопатки поддайте и снимите задний воздуховыпускной дефлектор центральной консоли в сборе.
-
С помощью пластиковой лопатки подденьте и откройте верхнюю заднюю крышку центральной консоли в сборе с панелью управления задним кондиционером и внутрисалонной низкочастотной антенной.
Примечание. При откидывании верхней задней крышки центральной консоли следите за длиной жгута проводов центральной консоли, чтобы не повредить его. -

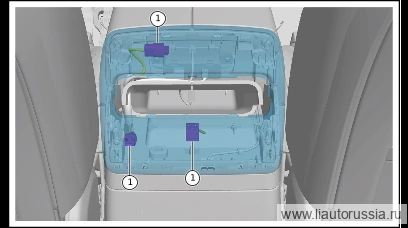

Отсоедините разъём жгута проводов центральной консоли (3 шт.), снимите заднюю верхнюю крышку центральной консоли с панелью управления задним кондиционером и салонной антенной низких частот.
-

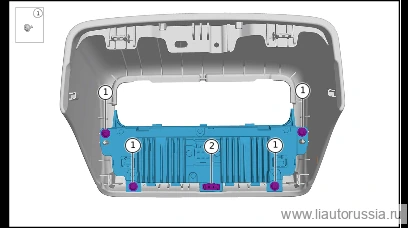

Выверните крепёжные винты (4 шт.) панели заднего кондиционера в сборе.
🔧 головка-бита T25 -
Отсоедините фиксирующую защёлку (1 шт.), снимите панель заднего кондиционера в сборе.
Установка 5 шагов
-
Соедините панель заднего кондиционера в сборе с верхней задней крышкой центральной консоли в сборе, установите фиксатор (1 шт.); при установке убедитесь, что фиксатор установлен до упора.
-
Установите крепёжный винт панели заднего кондиционера в сборе (4 шт.). X01-89274012 винт-саморез с фланцевой цилиндрической головкой под шестигранник-звёздочку Момент затяжки: 1±0.2 Н·м
⚙︎ 1±0.2 Н·м🔧 бита-головка T25X01-89274012 -
Подсоедините разъём жгута проводов центральной консоли (3 шт.).
-
Установите заднюю верхнюю крышку центральной консоли в сборе с панелью управления задним кондиционером в сборе и низкочастотной антенной салона, при установке убедитесь, что она установлена до упора.
-
Установите задний воздуховыпускной дефлектор центральной консоли в сборе, убедитесь при установке, что он установлен до упора.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт панели заднего кондиционера в сборе (4 шт.).… | 1±0.2 Н·м |
