Правый передний подстаканник центральной консоли

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. фонарь подсветки ног переднего ряда справа
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. верхняя крышка кожуха направляющей сиденья
13. мягкий подголовник
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. фонарь подсветки ног переднего ряда справа
16. левая защитная панель ножного пространства в сборе
17. левая нижняя облицовочная панель центральной консоли в сборе
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. верхняя крышка кожуха направляющей сиденья
22. мягкий подголовник
23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
24. фонарь подсветки ног переднего ряда справа
25. правая защитная панель в ногах в сборе
26. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
27. Корпус центральной консоли в сборе
28. левая средняя облицовочная панель центральной консоли в сборе
29. Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
30. панель заднего кондиционера в сборе
31. верхняя задняя крышка центральной консоли в сборе
32. USB первого ряда
33. Центральная консоль в сборе — верхняя декоративная панель центральной консоли в сборе

Снятие 2 шагов

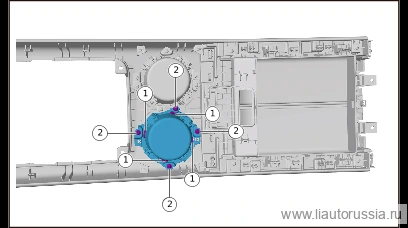

1.

   1

   Расстыкуйте фиксирующую защёлку молдинга правого переднего подстаканника (4 шт.).
2. 2

   Выверните крепёжные винты (4 шт.) переднего правого подстаканника центральной консоли в сборе, снимите передний правый подстаканник центральной консоли в сборе.

   🔧 головка-бита T20

Установка 2 шагов

1.

   1

   Установите правый передний подстаканник центральной консоли в сборе, установите крепёжный винт (4 шт.) правого переднего подстаканника центральной консоли в сборе. X01-89274012 Самонарезающий винт с фланцем и внутренним шестигранно-звёздчатым гнездом с полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T20X01-89274012
2. 2

   Установите декоративную накладку правого переднего подстаканника.

Моменты затяжки — сводка
