Центральная консоль в сборе — верхняя декоративная панель центральной консоли в сборе

Подготовительные работы 32

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. фонарь подсветки ног переднего ряда справа
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. верхняя крышка кожуха направляющей сиденья
13. мягкий подголовник
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. фонарь подсветки ног переднего ряда справа
16. левая защитная панель ножного пространства в сборе
17. левая нижняя облицовочная панель центральной консоли в сборе
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. верхняя крышка кожуха направляющей сиденья
22. мягкий подголовник
23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
24. фонарь подсветки ног переднего ряда справа
25. правая защитная панель в ногах в сборе
26. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
27. Корпус центральной консоли в сборе
28. левая средняя облицовочная панель центральной консоли в сборе
29. Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
30. панель заднего кондиционера в сборе
31. верхняя задняя крышка центральной консоли в сборе
32. USB первого ряда

Снятие 6 шагов

1.

   1

   Выверните крепёжный винт (2 шт.) верхней облицовочной панели центральной консоли в сборе.

   🔧 торцевая головка T25

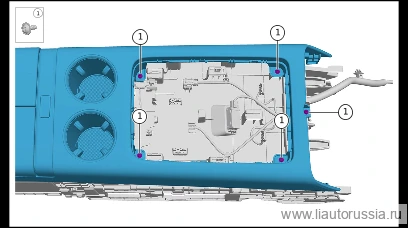

2.

   2

   Выверните крепёжный винт (5 шт.) верхней облицовочной панели центральной консоли в сборе.

   🔧 торцевая головка T25

3.

   3

   Отсоедините фиксатор (2 шт.) верхней декоративной панели центральной консоли.

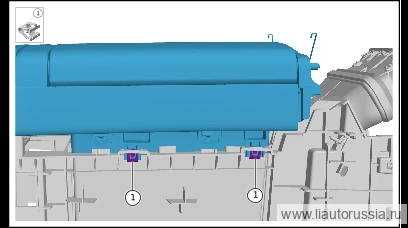

4.

   4

   Отсоедините фиксатор (2 шт.) верхней декоративной панели центральной консоли.

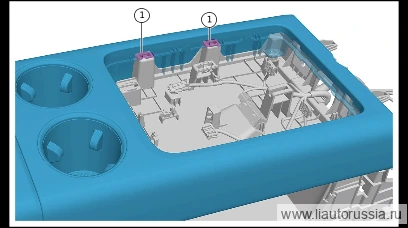

5.

   5

   Отсоедините фиксатор (2 шт.) верхней декоративной панели центральной консоли.

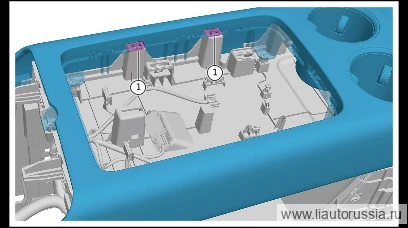

6.

   6

   Расстыкуйте фиксирующую защёлку (2 шт.) верхней облицовки центральной консоли, снимите верхнюю облицовку центральной консоли в сборе.

Установка 6 шагов

1.

   1

   Установите верхнюю декоративную панель центральной консоли, установите фиксатор (2 шт.) верхней декоративной панели центральной консоли, при установке убедитесь, что фиксатор установлен до упора.

2.

   2

   Установите фиксирующую защёлку (2 шт.) облицовочной панели центральной консоли, при установке убедитесь, что защёлка установлена до упора.

3.

   3

   Установите фиксирующую защёлку (2 шт.) облицовочной панели центральной консоли, при установке убедитесь, что защёлка установлена до упора.

4.

   4

   Установите фиксирующую защёлку (2 шт.) облицовочной панели центральной консоли, при установке убедитесь, что защёлка установлена до упора.

5.

   5

   Установите крепёжный винт (5 шт.) верхней декоративной панели центральной консоли. X01-89274012 винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным профилем Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 торцевая головка с приводом T25X01-89274012

6.

   6

   Установите крепёжный винт (2 шт.) верхней декоративной панели центральной консоли. X01-89274012 винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным профилем Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 торцевая головка с приводом T25X01-89274012

Моменты затяжки — сводка
